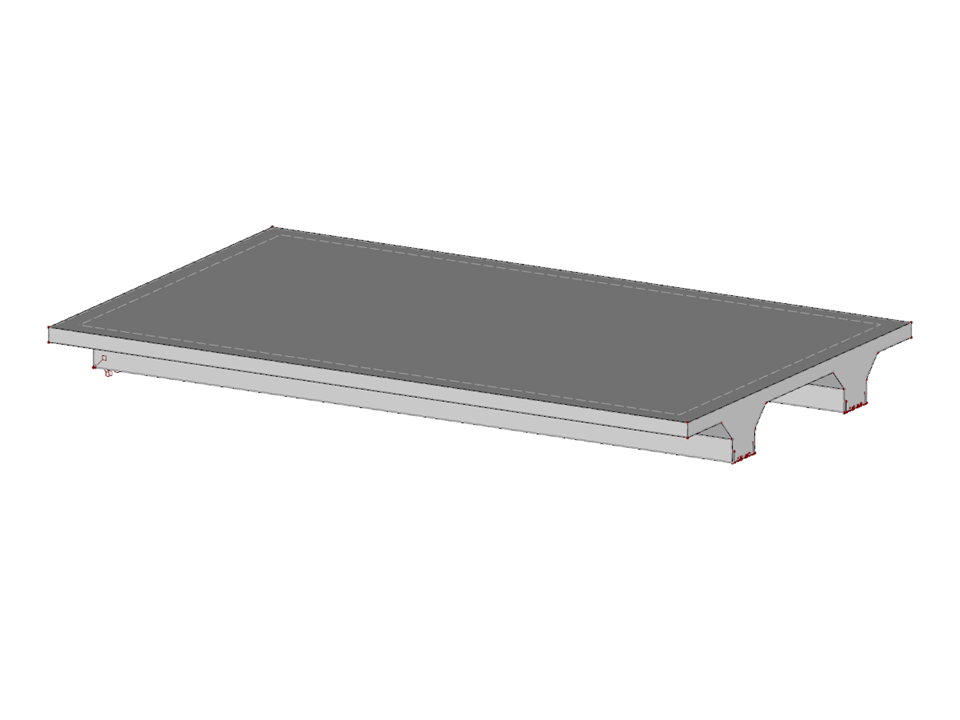

Prefabrykowany panel PI
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 168 |
| Liczba linii | 298 |
| Liczba prętów | 152 |
| Liczba powierzchni | 50 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,989 t |
| Wymiarowanie | 3,300 x 0,280 x 2,000 m |
