Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.

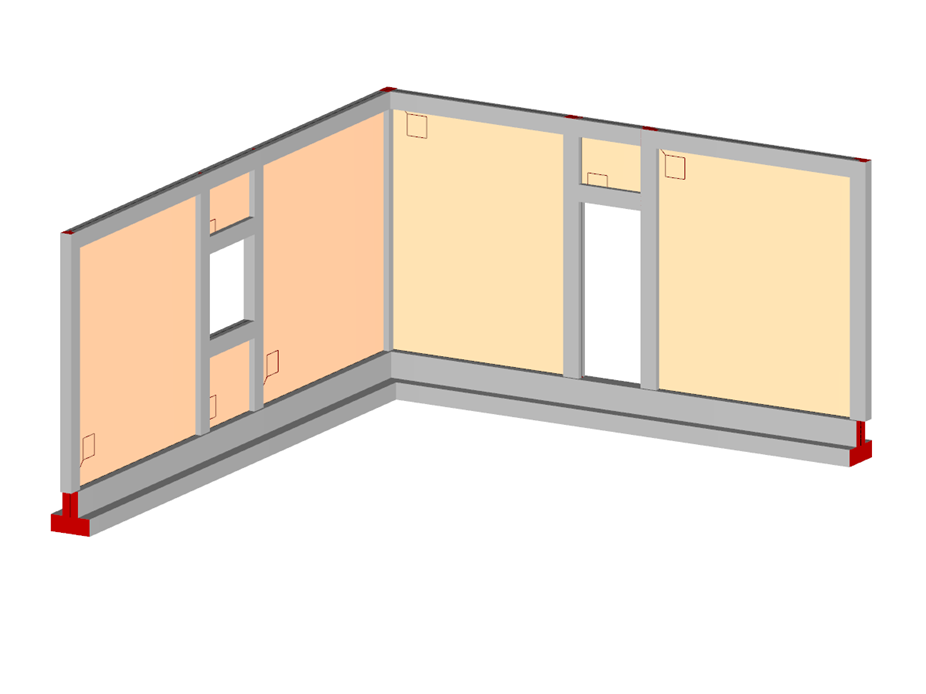

Стена с переменным углом кладки и отверстиями
Параметры блока можно редактировать динамически | |
Количество узлов | 20 |
Количество линий | 28 |
Количество стержней | 22 |
Количество поверхностей | 7 |
Общий вес | 12,167 t |
Размеры | 6,100 x 7,100 x 3,306 m |
Версия программы | 5.26.02 |
