Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.

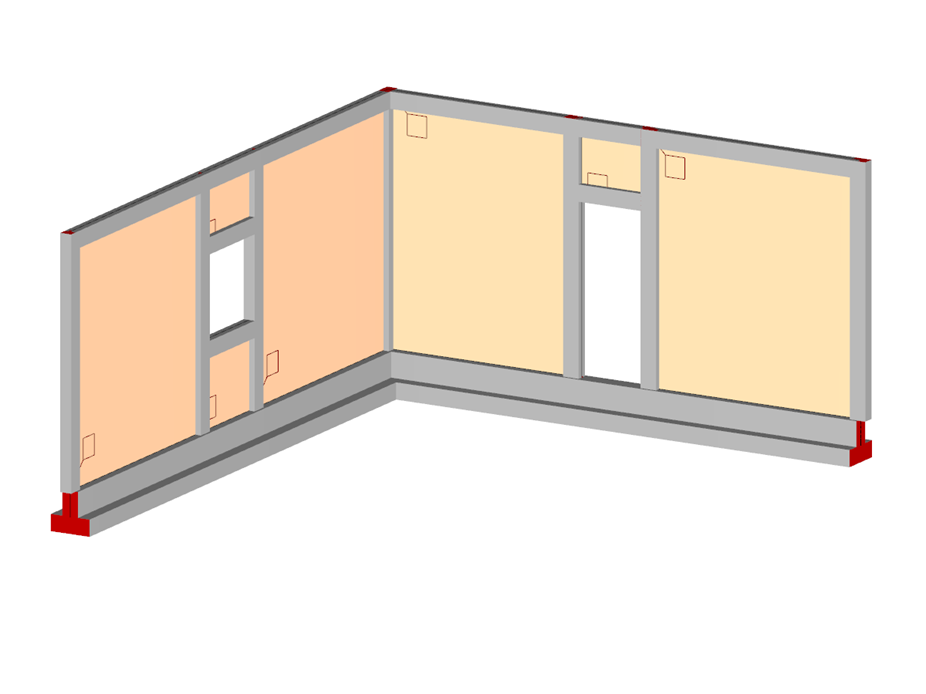

Parede de cantoneira de alvenaria variável com aberturas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 20 |
| Número de linhas | 28 |
| Número de barras | 22 |
| Número de superfícies | 7 |
| Peso total | 12,167 t |
| Dimensões | 6,100 x 7,100 x 3,306 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
