Расчет арматуры по норме ACI318-14
Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

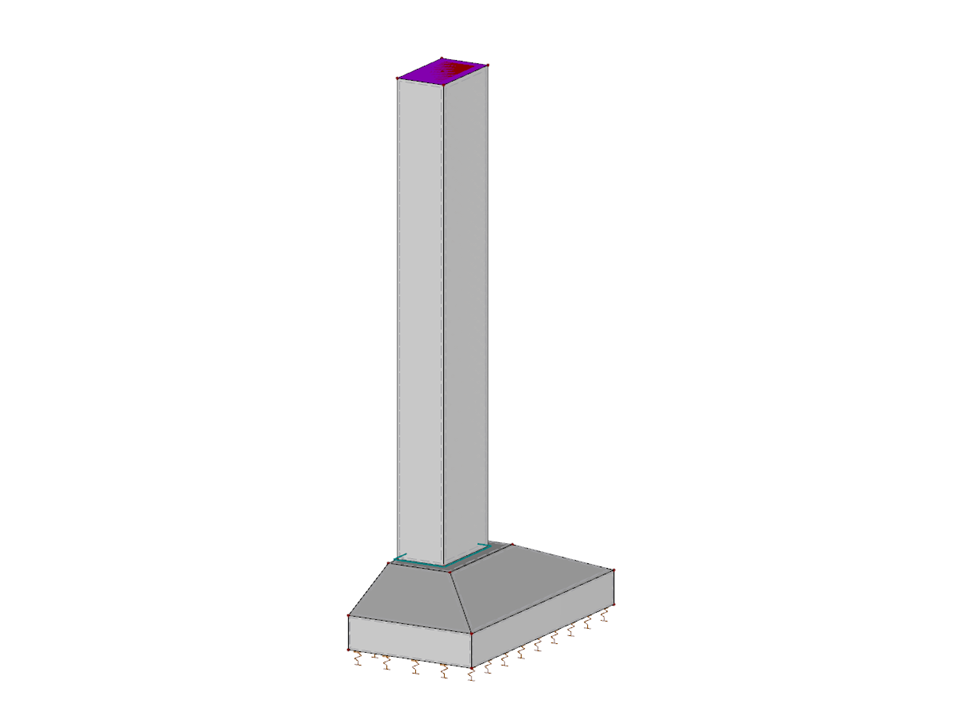

Разделенная опора
| Количество узлов | 23 |
| Количество линий | 33 |
| Количество стержней | 1 |
| Количество поверхностей | 17 |
| Количество тел | 3 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 2,560 t |
| Размеры | 0,800 x 3,200 x 1,600 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
