Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.

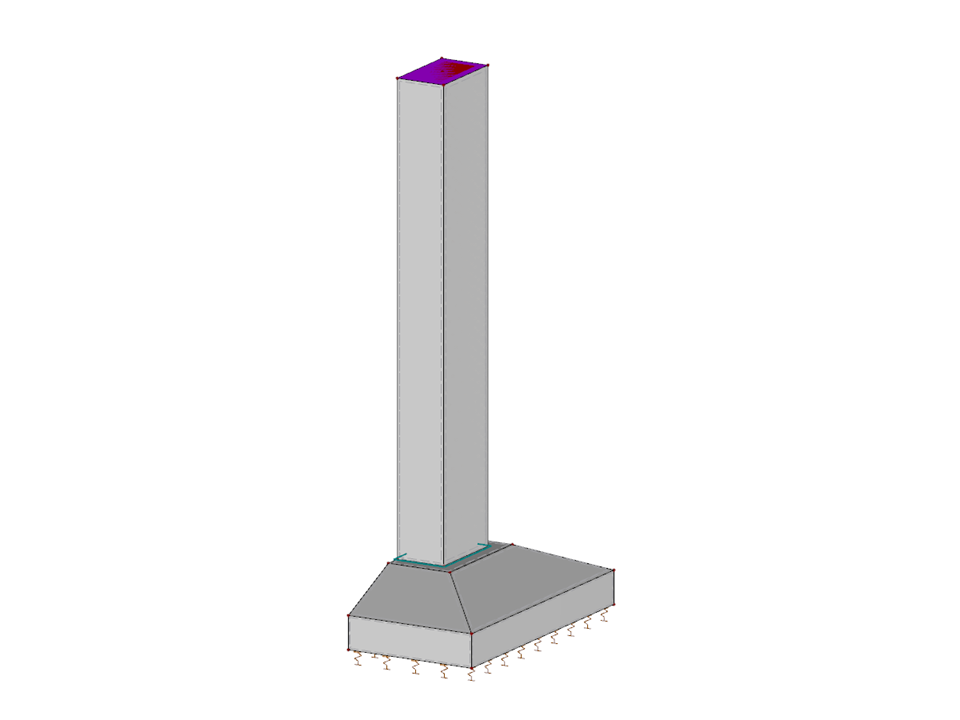

Semelle divisée
| Nombre de nœuds | 23 |
| Nombre de lignes | 33 |
| Nombre de barres | 1 |
| Nombre de surfaces | 17 |
| Nombre de solides | 3 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 2,560 t |
| Cotation fonctionnelle | 0,800 x 3,200 x 1,600 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
