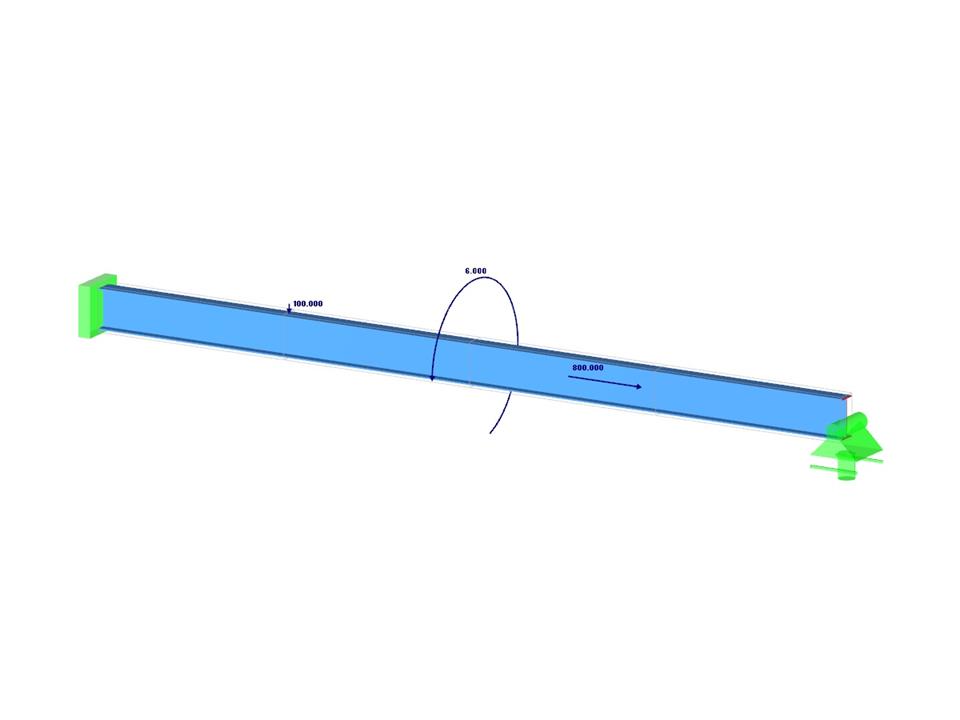

Балка полностью закреплена (депланация - это ограничение) на левом конце и поддерживается вилочной опорой (депланация включена) на правом конце. На балку действует крутящий момент, продольная сила и поперечная сила.
Контрольный пример 000049 | 1
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,550 t |
| Размеры | 8,000 x 0,000 x 0,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
