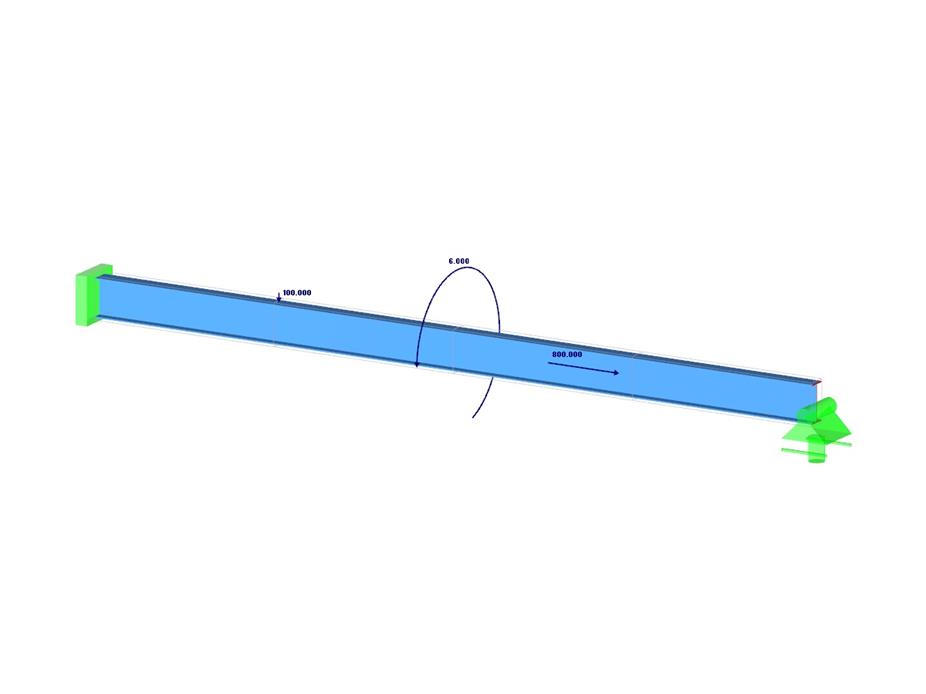

A viga está completamente fixada na extremidade esquerda (empenamento encastrado) e apoiada na extremidade direita pelo apoio de forquilha (empenamento possibilitado). A viga está sujeita a um binário, uma força longitudinal e uma força de corte.
Exemplo de verificação 000049 | 1
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,550 t |
| Dimensões | 8,000 x 0,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
