VE0049 | Анализ скрученной балки при сложных нагрузках с депланацией

Описание

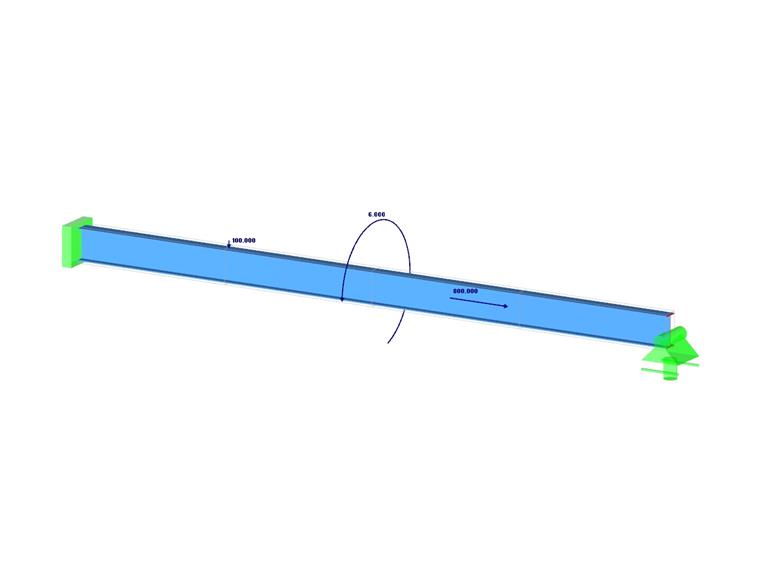

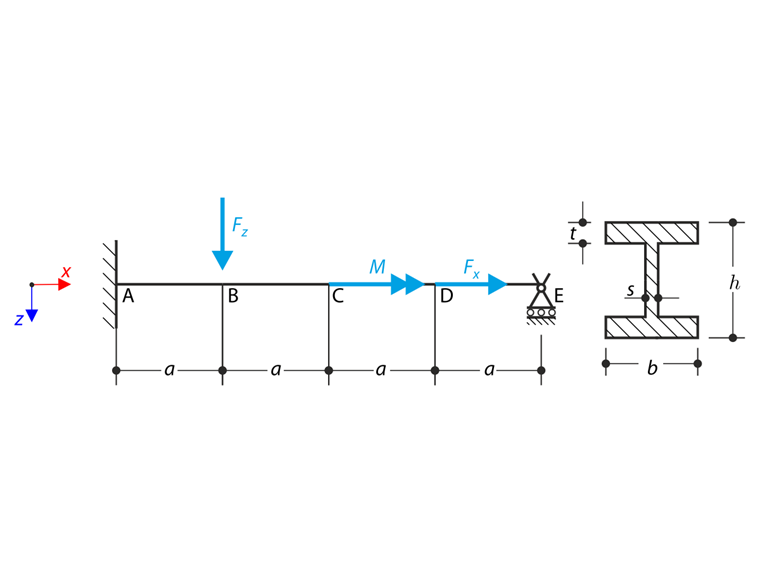

Балка полностью защемлена (депланация ограничена) на левом конце (x=0) и имеет вилочную опору (свободная депланация) на правом конце (x=4a). Балка нагружена крутящим моментом M, продольной силой Fx и поперечной силой Fz. Определите поведение первичного крутящего момента MTpri, вторичного крутящего момента MTsec и момента депланации Mω. Пример верификации основан на задаче, предложенной Gensichen и Lumpe (см. ссылку).

Материал Сталь Модуль упругости E 210000.000 МПа
Модуль сдвига G 81000.000 МПа
Геометрия Балка Длина участка a 2.000 м
Сечение Высота h 400.000 мм
Ширина b 180.000 мм
Толщина стенки s 10.000 мм
Толщина полки t 14.000 мм
Нагрузка Крутящий момент M 6.000 кНм
Продольная сила Fx 800.000 кН
Поперечная сила Fz 100.000 кН

Аналитическое решение

Аналитическое решение недоступно. В качестве эталонных используются результаты программы S3D.

Настройки RFEM и RSTAB

  • Моделирование выполнено в RFEM 5.05, RSTAB 8.05 и RFEM 6.01, RSTAB 9.01
  • Размер элемента lFE = 0.025 м
  • Используется изотропная линейно-упругая модель материала
  • Используется расчёт второго порядка
  • Модуль RF-FE-LTB и FE-LTB используется в RFEM 5 и RSTAB 8
  • Используется аддон Torsional Warping и Steel Design в RFEM 6
Точка A S3D ANSYS 15 RFEM 6 Соотношение RSTAB 9 Соотношение

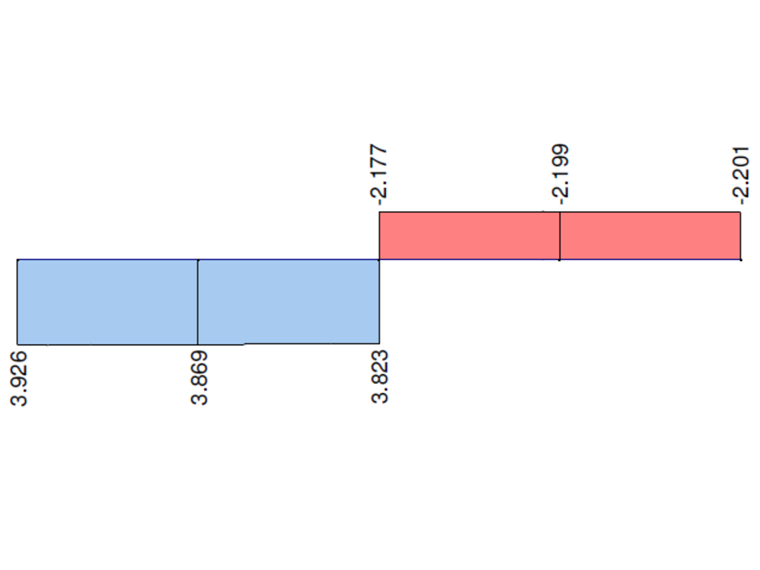

MT [кНм] 3.92 - 3.90 0.995 3.92 1.000

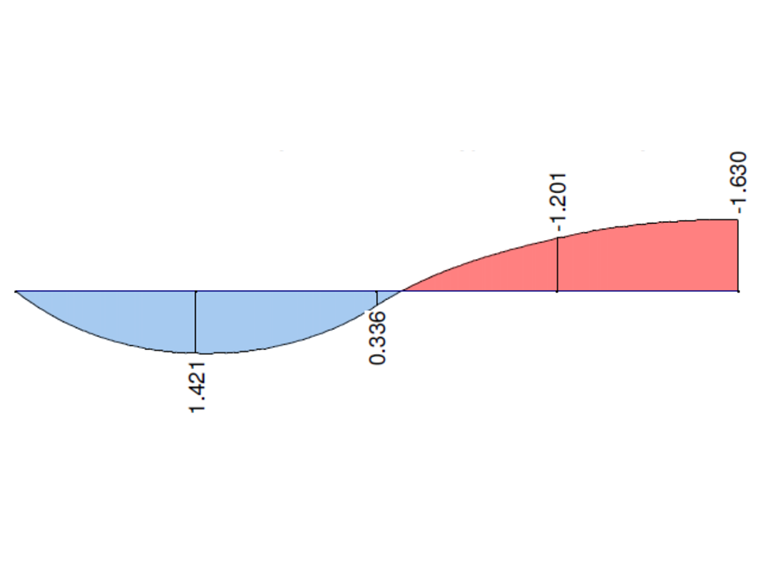

MTpri [кНм] 0.00 - 0.00 - 0.01 -

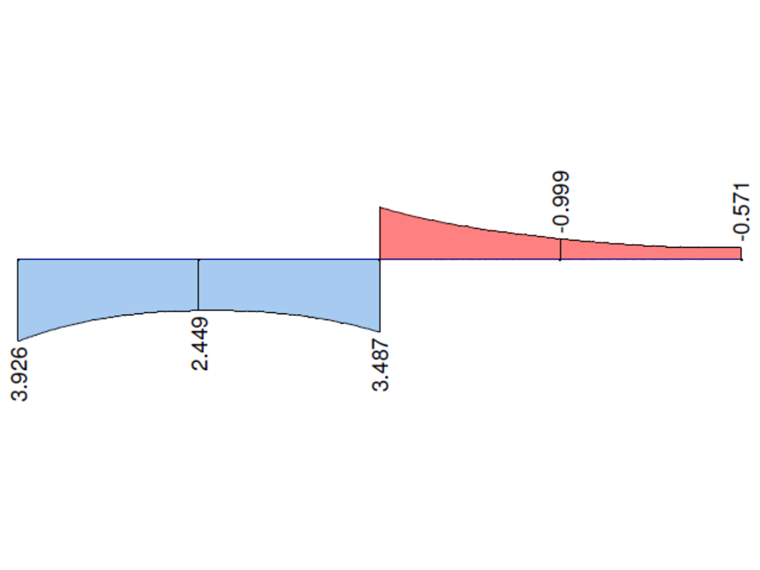

MTsec [кНм] 3.92 - 3.90 0.995 3.91 0.997

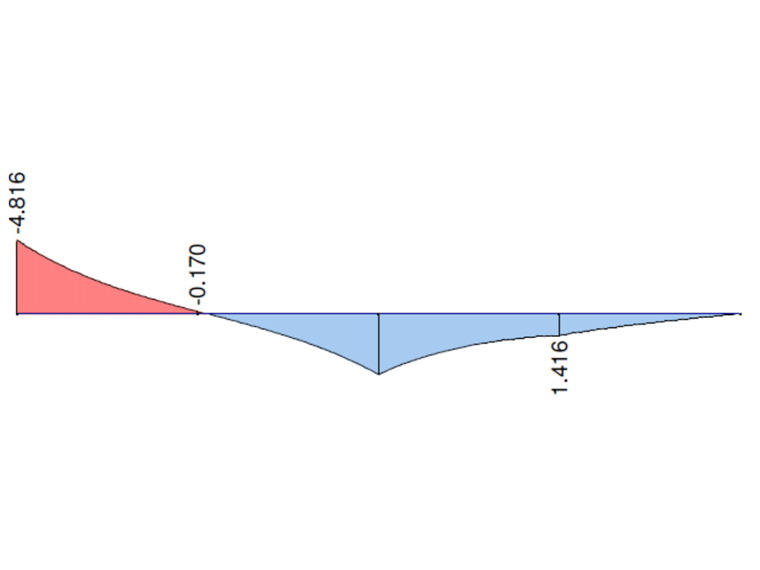

Mω [кНм] -4.77 -4.74 -4.80 1.006 -4.80 1.006
Точка B S3D ANSYS 15 RFEM 6 Соотношение RSTAB 9 Соотношение
MT [кНм] 3.86 - 3.88 1.005 3.86 1.000
MTpri [кНм] 1.44 - 1.40 0.972 1.42 0.986
MTsec [кНм] 2.42 - 2.48 1.025 2.44 1.008
Mω [кНм] -0.17 -0.17 -0.19 1.118 -0.17 1.000
Точка C S3D ANSYS 15 RFEM 6 Соотношение RSTAB 9 Соотношение
ΔMT [кНм] -6.00 - -6.00 1.000 -6.00 1.000
MTpri [кНм] 0.34 - 0.34 1.000 0.33 1.000
ΔMTsec [кНм] -6.00 - -6.00 1.000 -5.99 0.998
Mω [кНм] 3.88 3.89 3.95 1.018 3.94 1.015

Примечание: ΔMT и ΔMTsec — значения изменения величин в точке D. Данное изменение вызвано приложенным моментом M.

Точка D S3D ANSYS 15 RFEM 6 Соотношение RSTAB 9 Соотношение
MT [кНм] -2.21 - -2.19 0.991 -2.20 0.995
MTpri [кНм] -1.22 - -1.19 0.975 -1.20 0.984
MTsec [кНм] -0.99 - -1.00 1.010 -1.00 1.010
Mω [кНм] 1.39 1.40 1.42 1.022 1.42 1.022
Точка E S3D ANSYS 15 RFEM 6 Соотношение RSTAB 9 Соотношение
MT [кНм] -2.21 - -2.19 0.991 -2.20 0.995
MTpri [кНм] -1.65 - -1.62 0.982 -1.63 0.988
MTsec [кНм] -0.56 - -0.57 1.018 -0.57 1.018
Mω [кНм] 0.00 0.00 0.00 - 0.00 -

Примечание: Значения момента депланации Mω во всех контрольных точках также вычислены в ANSYS 15 с использованием элемента BEAM188. Учтите, что значения результатов элемента интерполированы в заданные контрольные точки. Численное решение в ANSYS 15 выполнено компанией Designtec s.r.o.

Точка A S3D ANSYS 15 RFEM 5 - RF-FE-LTB Соотношение RSTAB 8 - FE/LTB Соотношение
MT [кНм] 3.92 - 3.95 1.008 3.92 1.000
MTpri [кНм] 0.00 - 0.00 - 0.00 -
MTsec [кНм] 3.92 - 3.95 1.008 3.92 1.000
Mω [кНм] -4.77 -4.74 -4.73 0.992 -4.81 1.008
Точка B S3D ANSYS 15 RFEM 5 - RF-FE-LTB Соотношение RSTAB 8 - FE/LTB Соотношение
MT [кНм] 3.86 - 3.89 1.008 3.87 1.003
MTpri [кНм] 1.44 - 1.41 0.979 1.42 0.986
MTsec [кНм] 2.42 - 2.48 1.025 2.45 1.012
Mω [кНм] -0.17 -0.17 -0.16 0.941 -0.17 1.000
Точка C S3D ANSYS 15 RFEM 5 - RF-FE-LTB Соотношение RSTAB 8 - FE/LTB Соотношение
ΔMT [кНм] -6.00 - -6.00 1.000 -6.00 1.000
MTpri [кНм] 0.34 - 0.34 1.000 0.33 1.000
ΔMTsec [кНм] -6.00 - -6.00 1.000 -6.00 1.000
Mω [кНм] 3.88 3.89 3.87 0.997 3.95 1.008
Точка D S3D ANSYS 15 RFEM 5 - RF-FE-LTB Соотношение RSTAB 8 - FE/LTB Соотношение
MT [кНм] -2.21 - -2.19 0.991 -2.20 0.995
MTpri [кНм] -1.22 - -1.19 0.975 -1.20 0.984
MTsec [кНм] -0.99 - -1.00 1.010 -1.00 1.010
Mω [кНм] 1.39 1.40 1.41 1.014 1.41 1.014
Точка E S3D ANSYS 15 RFEM 5 - RF-FE-LTB Соотношение RSTAB 8 - FE/LTB Соотношение
MT [кНм] -2.21 - -2.19 0.991 -2.20 0.995
MTpri [кНм] -1.65 - -1.63 0.988 -1.63 0.988
MTsec [кНм] -0.56 - -0.57 1.018 -0.57 1.018
Mω [кНм] 0.00 0.00 0.00 - 0.00 -
