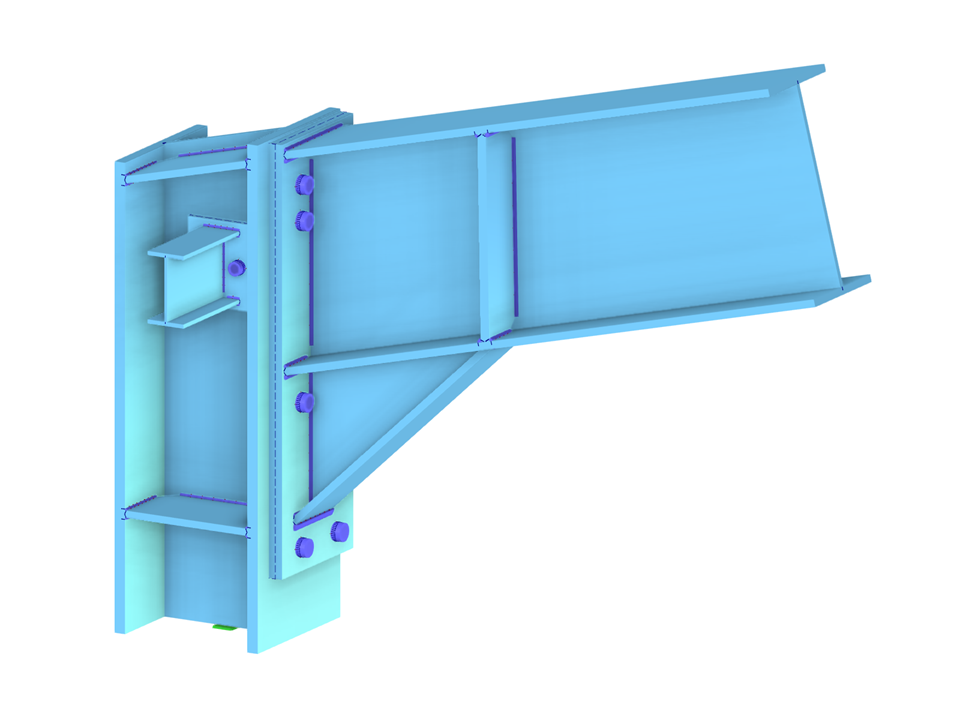

Модель отдельного соединения была создана с помощью аддона Стальные соединения в RFEM 6 и экспортирована из каркасной конструкции.
Жесткое соединение рамы
Количество узлов | 2052 |
Количество линий | 1675 |
Количество стержней | 988 |
Количество поверхностей | 137 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,130 t |
Размеры | 1,048 x 0,868 x 0,581 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видеоВ аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видеоВ аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видеоСложное соединение горизонтальных балок с колонной и соединение диагоналей арматуры
Модель соединения была смоделирована с помощью около 50 компонентов. Модель создана по реальному примеру использования в конструкции.
