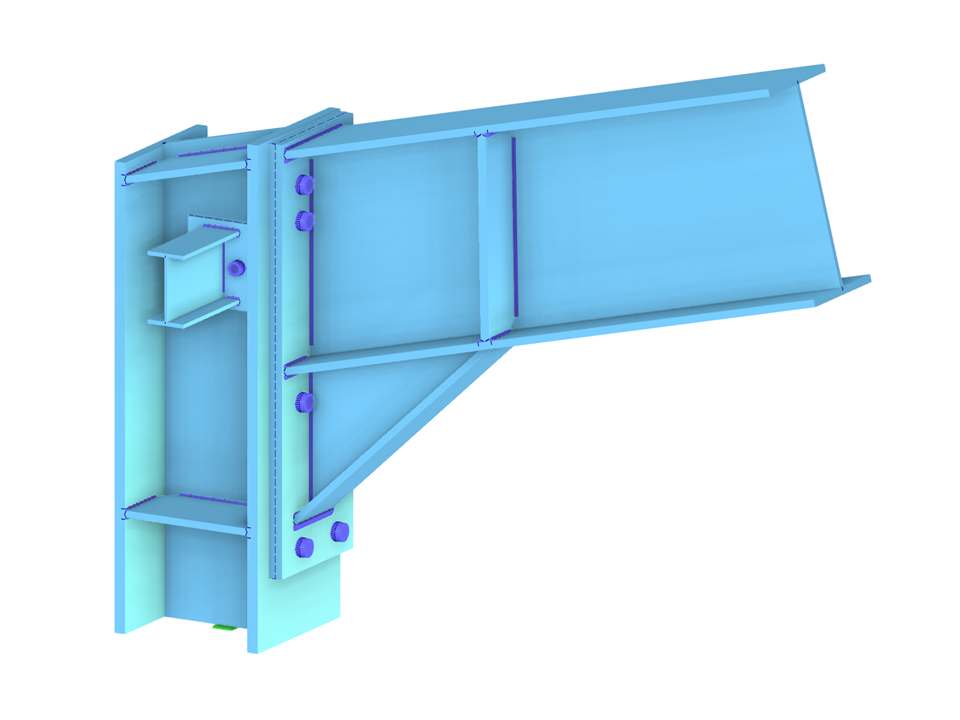

Samostatný model spoje byl vytvořen pomocí addonu Steel Joints v programu RFEM 6 a byl exportován z rámové konstrukce.
Tuhý rámový přípoj
| Počet uzlů | 2052 |
| Počet linií | 1675 |
| Počet prutů | 988 |
| Počet ploch | 137 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,130 t |
| Rozměry | 1,048 x 0,868 x 0,581 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
V addonu Ocelové přípoje máte možnost spojovat kruhové duté průřezy pomocí svarů.
Kruhové profily mohou být spojeny navzájem nebo připojeny na rovinné konstrukční prvky. Také zaoblení normovaných a tenkostěnných profilů lze spojit svarem.
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
