Стальной навес с солнечными батареями

Скачать модель

15. ноября 2022

003801

Cosme Asseya

RWIND 2

RWIND Simulation 1

Стержни | Поверхности

Сооружения возобновляемых источников энергии | Общее

Моделирование воздействий ветра | Общее

Описание

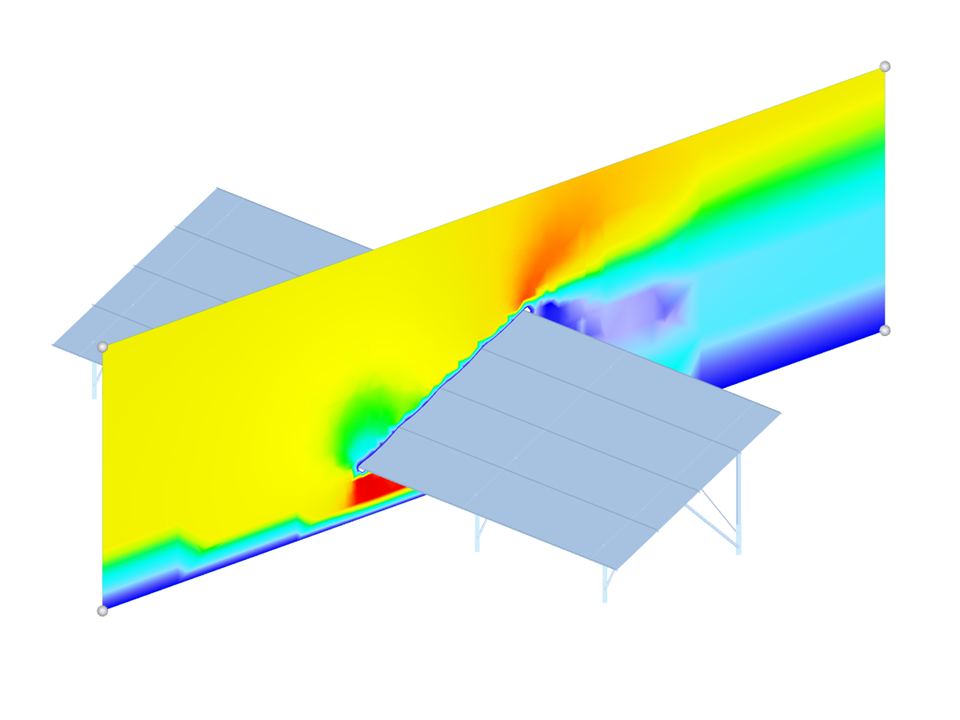

Стальной навес для машины с установленными на крыше солнечными батареями. Конструкция изготовлена из стальных холодногнутых сечений. Моделирование ветрового потока выполняется в программе RWIND 2.

Ключевые слова

Навес для машины Возобновляемая энергия Моделирование воздействий ветра CFD Вычислительная гидродинамика Аэродинамическая труба

Добавить комментарий...

0 Прокомментировать

Количество узлов 89
Количество линий 98
Количество стержней 83
Количество поверхностей 1
Количество тел 0
Количество загружений 1
Количество сочетаний нагрузок 0
Количество расчетных сочетаний 0
Общий вес 0,346 т
Размеры 4,127 x 14,098 x 3,120 м

0 0

Правовая оговорка

Модели для скачивания

Данную расчетную модель можно свободно скачивать и использовать в учебных целях или в своих собственных проектах. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
