Wiata stalowa z panelami słonecznymi

Model do pobrania

15. listopada 2022

003801

Konstrukcje dla energii odnawialnej | Ogólne informacje

Symulacja wiatru | Ogólne informacje

Opis

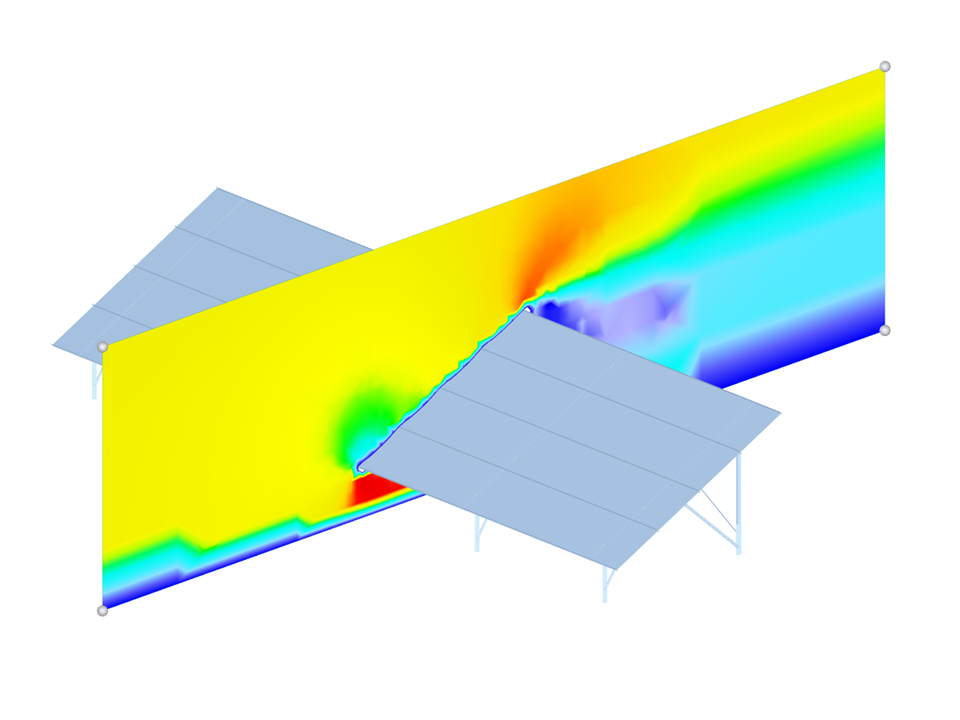

Na dachu wiata garażowa z panelami słonecznymi. Konstrukcja wykonana jest z przekrojów stalowych formowanych na zimno. Symulacja przepływu wiatru jest przeprowadzana w RWIND 2.

Słowa kluczowe

Wiata garażowa Energia odnawialna Symulacja przepływu wiatru CFD Obliczeniowa dynamika płynów Tunel aerodynamiczny

Skomentuj...

0 Komentarz

Liczba węzłów 89
Liczba linii 98
Liczba prętów 83
Ilość powierzchni 1
Ilość brył 0
Ilość przypadków obciążenia 1
Ilość kombinacji obciążeń 0
Ilość kombinacji wyników 0
Ciężar całkowity 0,346 t
Wymiarowanie 4127 x 14 098 x 3120 m

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
