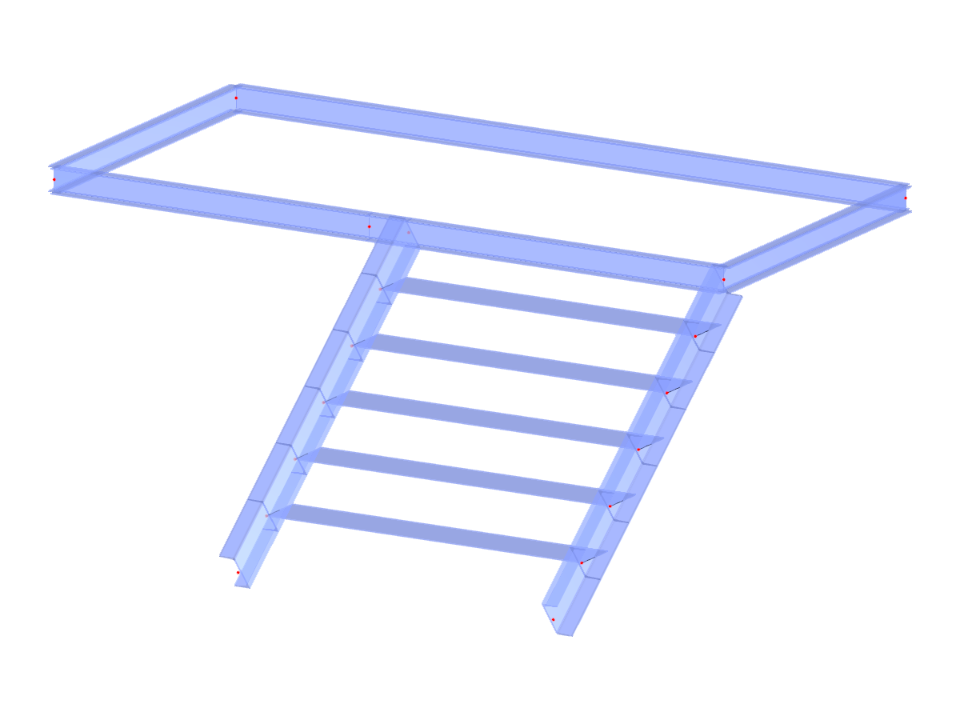

Стальная одномаршевая лестница с площадкой на верхней левой стороне.
STS001-g | Однопролетная лестница с левой площадкой
| Параметры блока можно редактировать динамически | |
| Количество узлов | 18 |
| Количество линий | 23 |
| Количество стержней | 23 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,303 t |
| Размеры | 3,400 x 1,200 x 3,100 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
