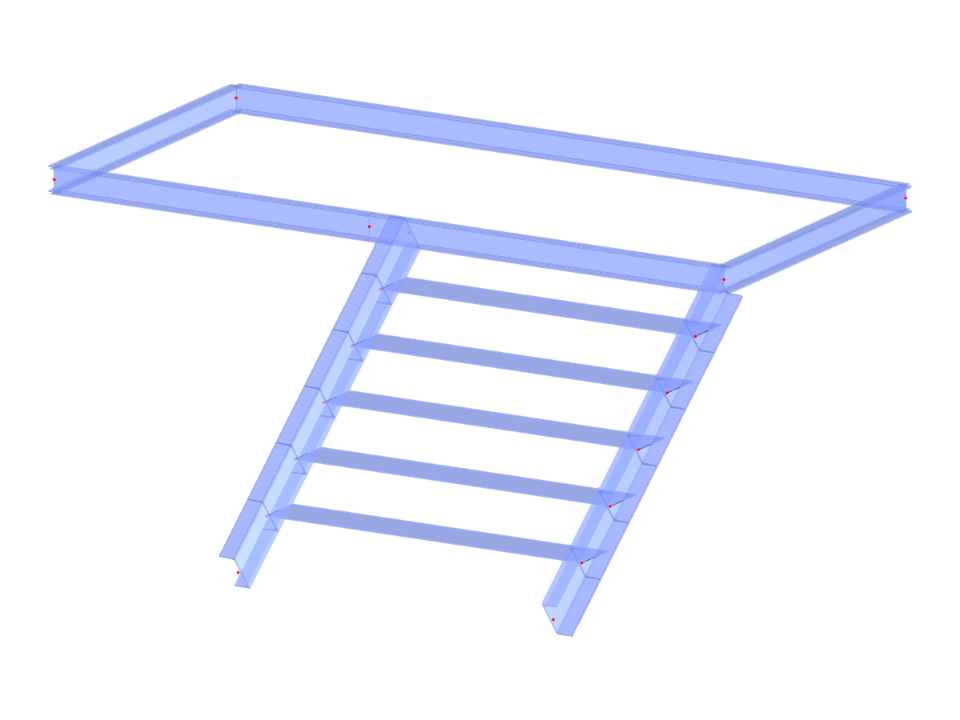

Escalera de acero de un tramo con rellano en el lado superior izquierdo.
STS001-g | Escalera de un tramo con rellano a la izquierda
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 18 |
| Número de líneas | 23 |
| Número de barras | 23 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.303 t |
| Dimensiones | 3,400 x 1,200 x 3,100 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
