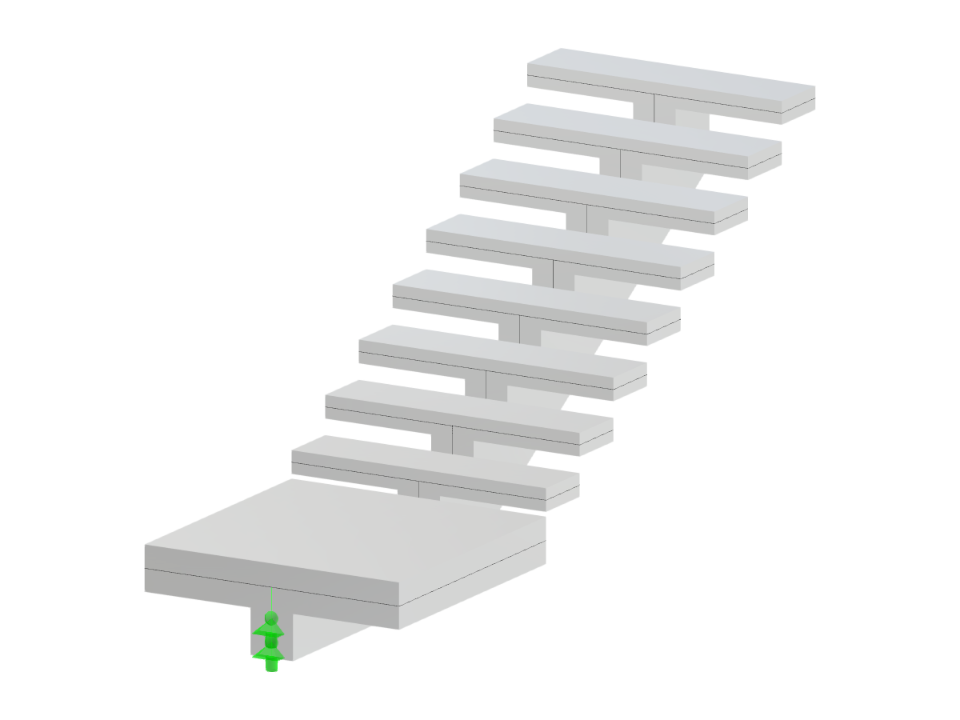

Данная модель представляет собой бетонную одномаршевую лестницу, опирающуюся на центральную косоурную балку и нижнюю площадку. Косоурная балка расположена под ступенями и закреплена в окружающей конструкции, обеспечивая устойчивость и поддержку. Такая конструкция часто используется для оптимизации распределения нагрузки и сохранения целостности конструкции.

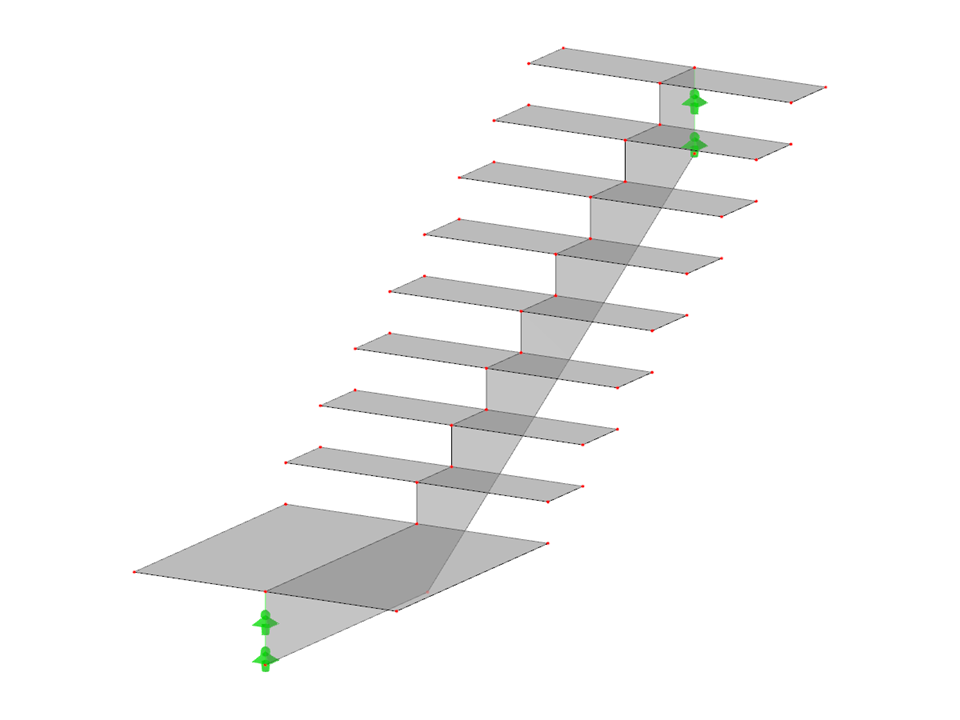

Бетонная одномаршевая лестница с опорой на центральную балку
| Параметры блока можно редактировать динамически | |
| Количество узлов | 57 |
| Количество линий | 57 |
| Количество стержней | 0 |
| Количество поверхностей | 10 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 2,040 t |
| Размеры (метрические) | 1,200 x 1,660 x 3,400 m |
| Размеры (имперские) | 3.94 x 5.45 x 11.15 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
