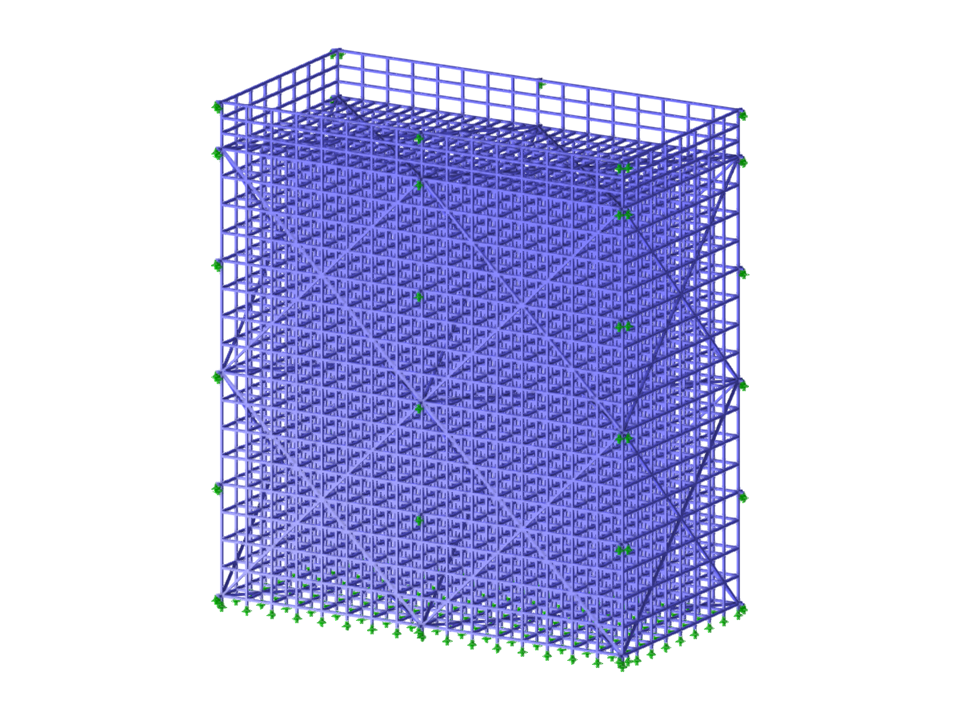

Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности
Леса
| Количество узлов | 3134 |
| Количество линий | 8365 |
| Количество стержней | 8365 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 9 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 32,916 t |
| Размеры | 14,800 x 16,100 x 7,600 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Функции продукта
Функции продукта
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
