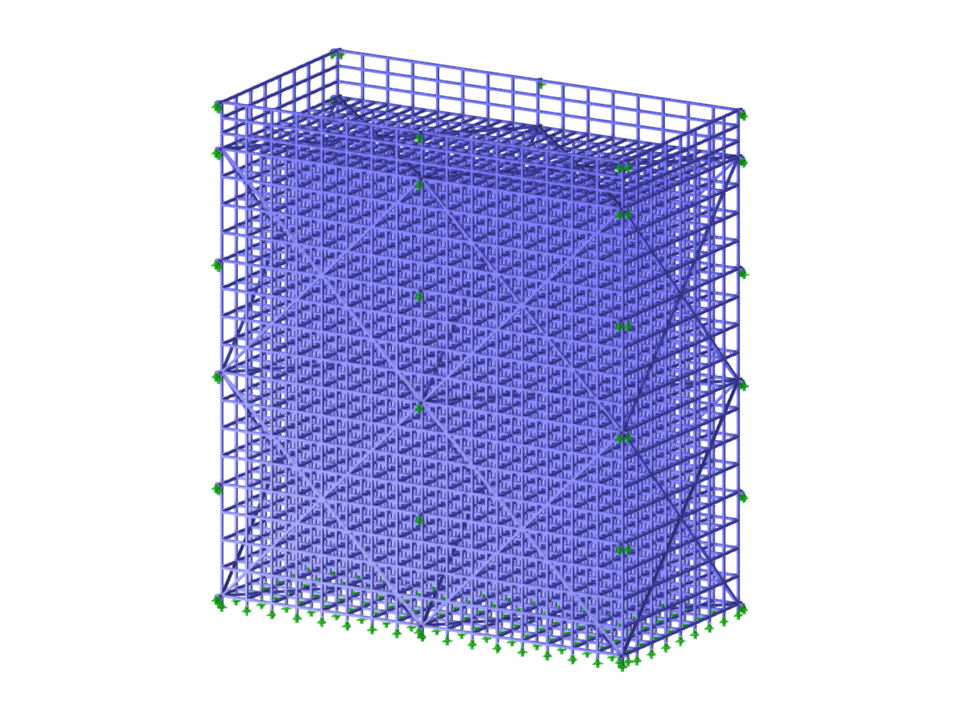

Échafaudage
| Nombre de nœuds | 3134 |
| Nombre de lignes | 8365 |
| Nombre de barres | 8365 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 9 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 32,916 t |
| Cotation fonctionnelle | 14,800 x 16,100 x 7,600 m |
