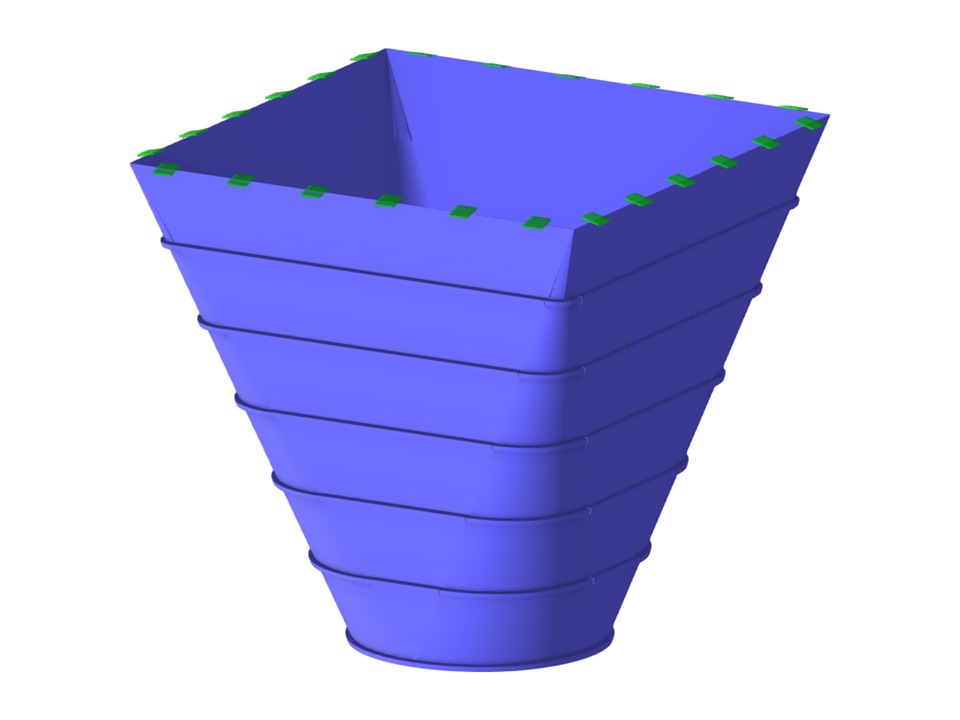

Пластинчатая воронка из стали Q235 с квадратным входом и круглым выходом, усиленная угловой сталью
Пластинчатая воронка
| Количество узлов | 96 |
| Количество линий | 184 |
| Количество стержней | 88 |
| Количество поверхностей | 36 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 5 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 4,657 t |
| Размеры | 6,000 x 6,000 x 6,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
