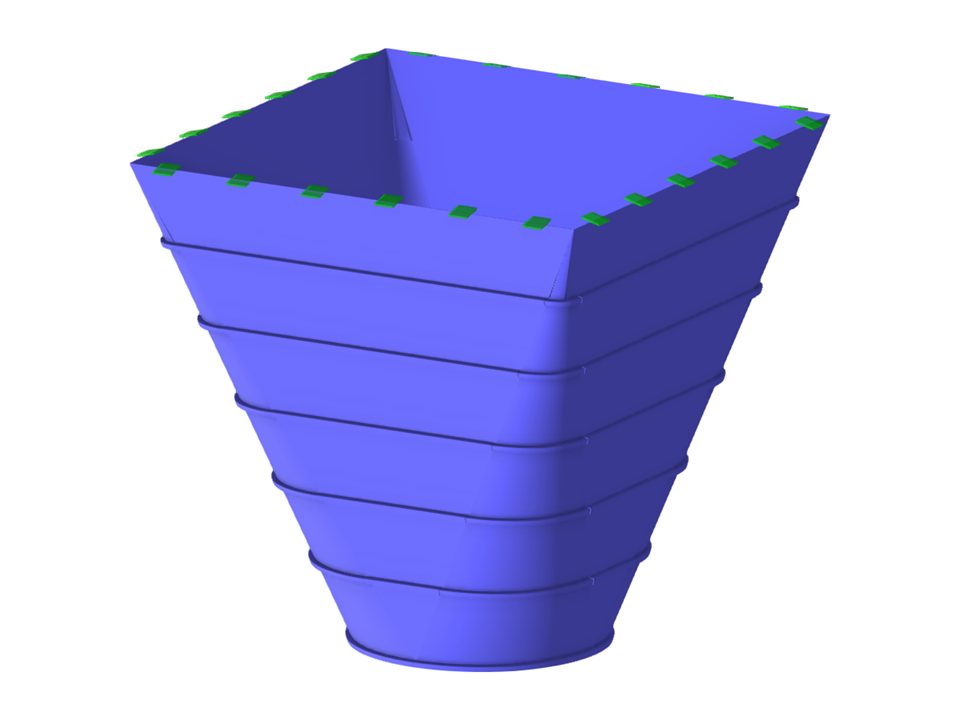

Tolva de placa de acero Q235 con entrada cuadrada y salida circular reforzada con perfiles angulares de acero
Tolva de placa de acero
| Número de nudos | 96 |
| Número de líneas | 184 |
| Número de barras | 88 |
| Número de superficies | 36 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 5 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.657 t |
| Dimensiones | 6,000 x 6,000 x 6,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
