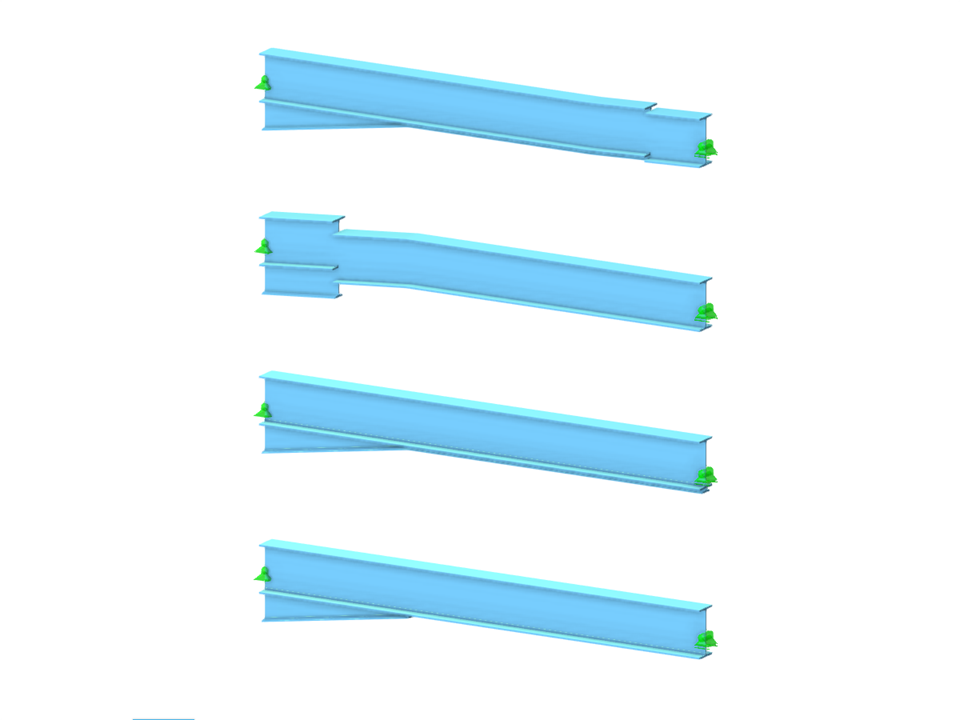

Модели стальных балок, показывающие процесс создания балки с клиновым сечением.
Стальная балка с клиновым сечением
| Количество узлов | 13 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,587 t |
| Размеры | 3,000 x 3,000 x 0,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Функции продукта
Функции продукта
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В расширении {%://https://www.dlubal.com/ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/soedinenija/stalnye-soedinenija/stalnye-soedinenija-vvod Joints]] , можно выполнить точные разрезы на пластинах и конструктивных элементах с помощью компонента «Вспомогательное тело». В рамках этого компонента вы можете использовать формы короба, цилиндра или любого сечения в качестве направляющего объекта.
K пояснительному видео
