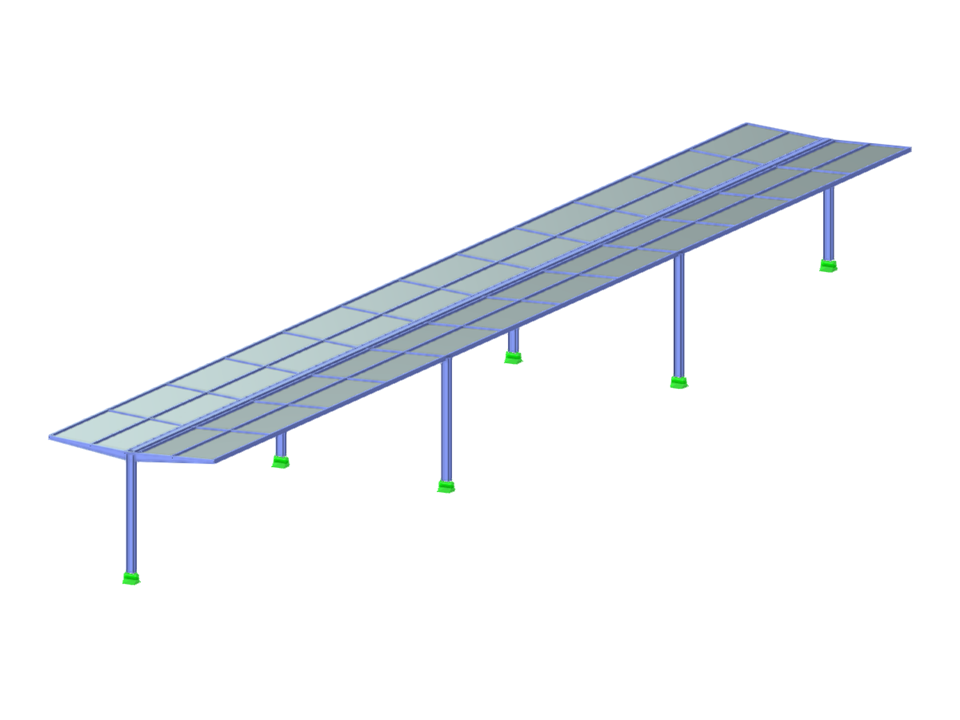

Стальная платформа станции с алюминиевыми панелями равной длины, опирающимися на колонны по периметру конструкции.
SPR003 | Крыша платформы станции
| Параметры блока можно редактировать динамически | |
| Количество узлов | 97 |
| Количество линий | 116 |
| Количество стержней | 116 |
| Количество поверхностей | 2 |
| Количество тел | 0 |
| Количество загружений | 6 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 23,201 t |
| Размеры | 7,400 x 4,935 x 54,000 m |
