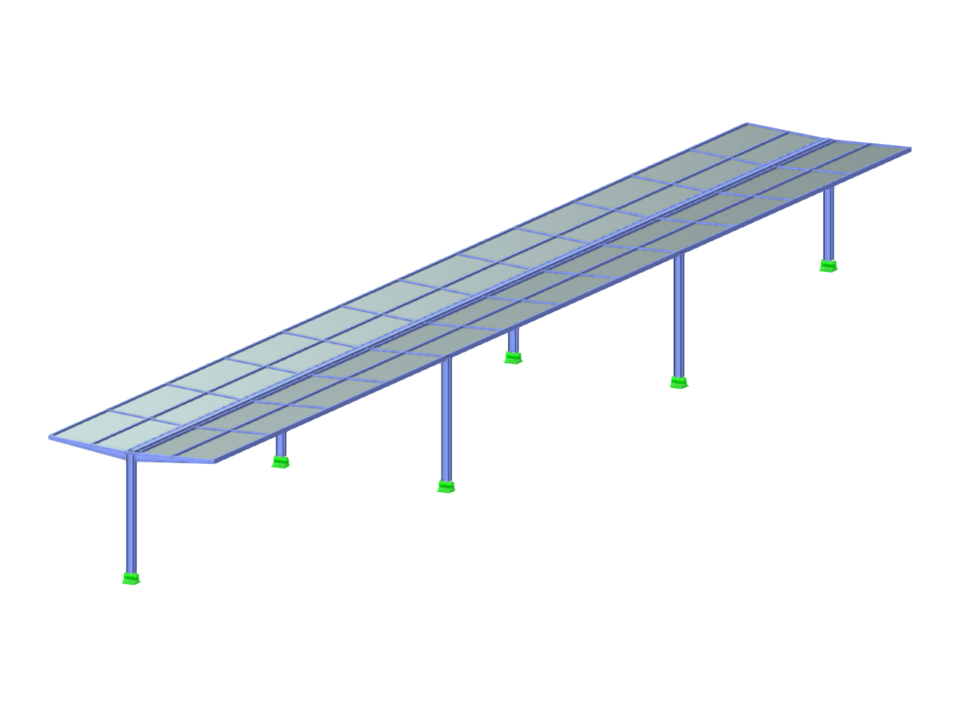

Copertura della piattaforma della stazione in acciaio con pannelli di copertura in alluminio di uguale lunghezza supportati su colonne attorno al perimetro della struttura.
SPR003 | Tetto del marciapiede della stazione
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 97 |
| Numero di linee | 116 |
| Numero di aste | 116 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 23,201 t |
| Dimensioni | 7.400 x 4.935 x 54.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
