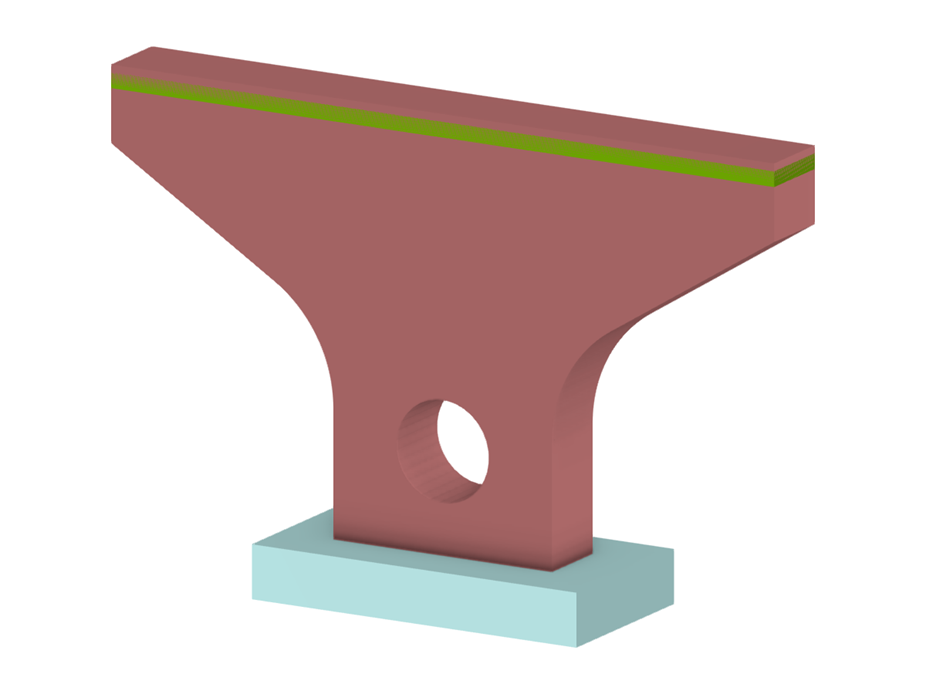

Параметризация железобетонной сваи, для которой можно задать всю геометрию сваи, включая длину скругления для углового соединения и диаметр его отверстия.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Железобетонная свая
| Параметры блока можно редактировать динамически | |
| Количество узлов | 28 |
| Количество линий | 30 |
| Количество стержней | 3 |
| Количество поверхностей | 7 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 327,054 t |
| Размеры | 14,326 x 9,630 x 3,658 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
