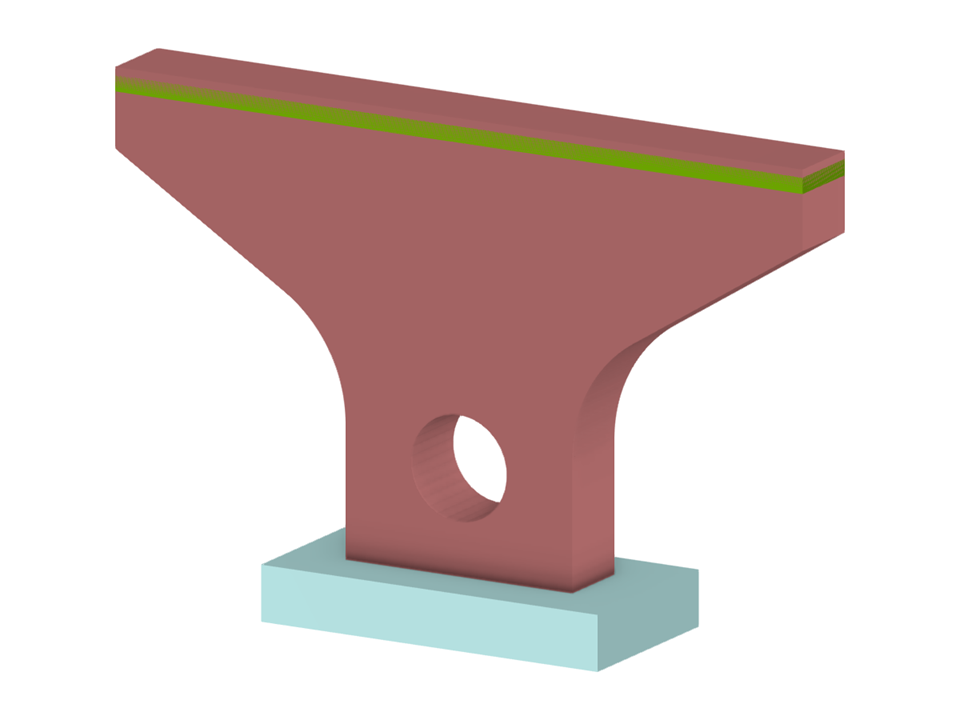

Parametryzacja pala żelbetowego, w której można wprowadzić całą geometrię pala, w tym długość pachwiny dla połączenia narożnego oraz średnicę jego otworu.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Pal betonowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 28 |
| Liczba linii | 30 |
| Liczba prętów | 3 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 327,054 t |
| Wymiarowanie | 14,326 x 9,630 x 3,658 m |
