Параметризация геометрии двухпролетных канализационных водопропускных труб, нагрузок и сочетаний нагрузок по норме AASHTO для мостов.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

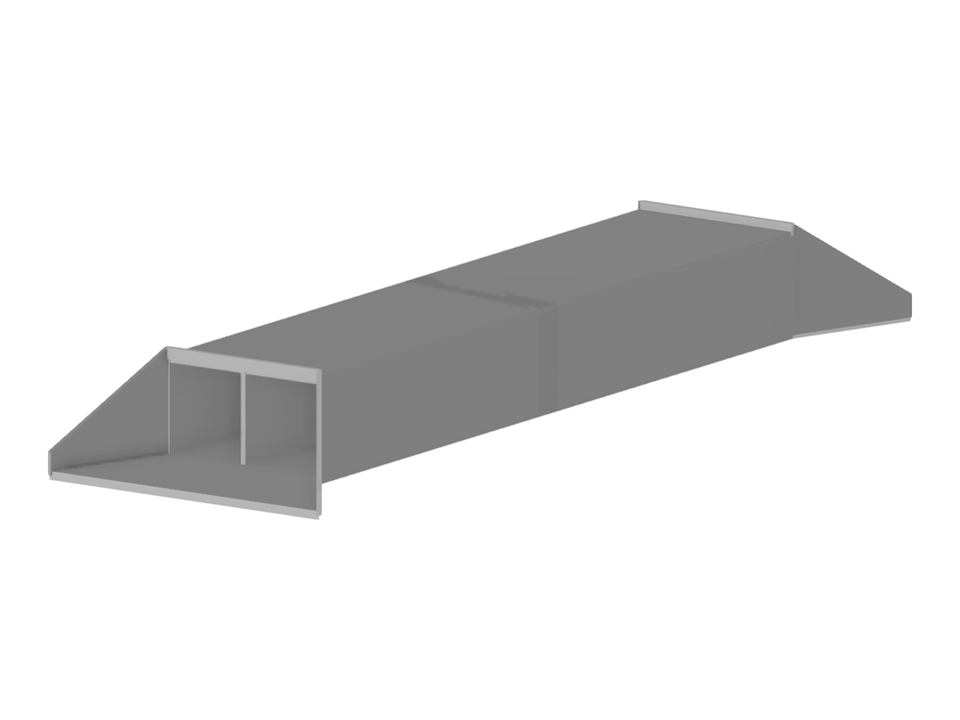

Двойной канализационный желоб
| Параметры блока можно редактировать динамически | |
| Количество узлов | 30 |
| Количество линий | 47 |
| Количество стержней | 7 |
| Количество поверхностей | 15 |
| Количество тел | 0 |
| Количество загружений | 6 |
| Количество сочетаний нагрузок | 9 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 353,808 t |
| Размеры | 14,532 x 3,800 x 31,794 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
