Paramétrage de la géométrie des ponceaux à deux travées, des charges et des combinaisons de charges selon la norme AASHTO Bridge.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

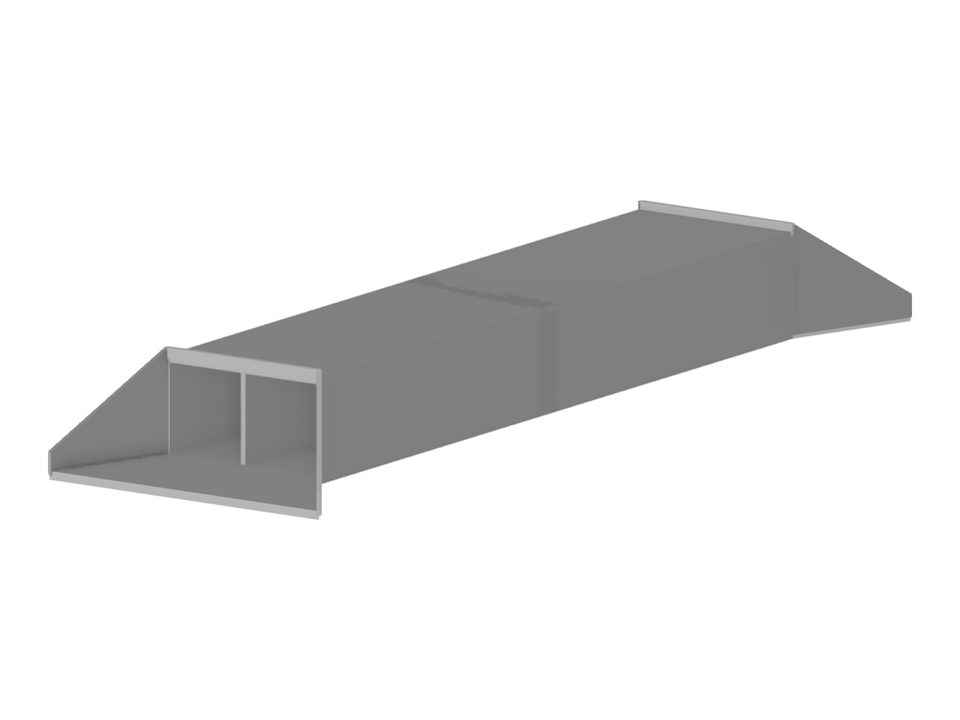

ponceau d'égout double
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 30 |
| Nombre de lignes | 47 |
| Nombre de barres | 7 |
| Nombre de surfaces | 15 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 9 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 353,808 t |
| Cotation fonctionnelle | 14,532 x 3,800 x 31,794 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
