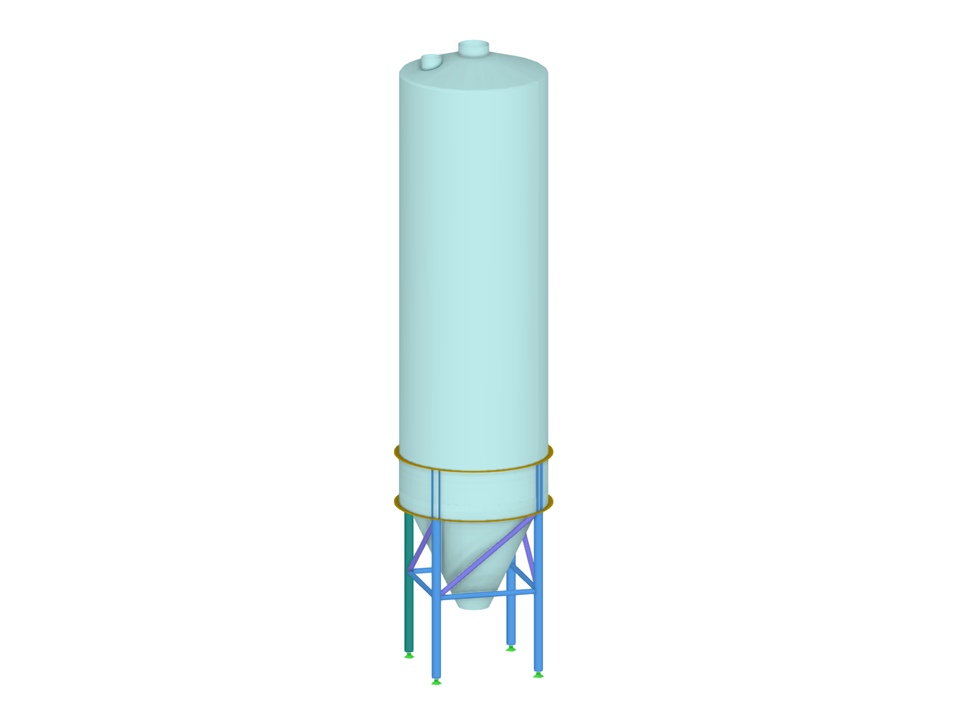

Стальной силос, используемый для моделирования разрушения при землетрясениях с помощью аддона Bullet Constraints Builder для Blender.
Стальная конструкция силоса
| Количество узлов | 42 |
| Количество линий | 68 |
| Количество стержней | 24 |
| Количество поверхностей | 20 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 9 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 11,624 t |
| Размеры | 4,724 x 18,898 x 4,724 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
