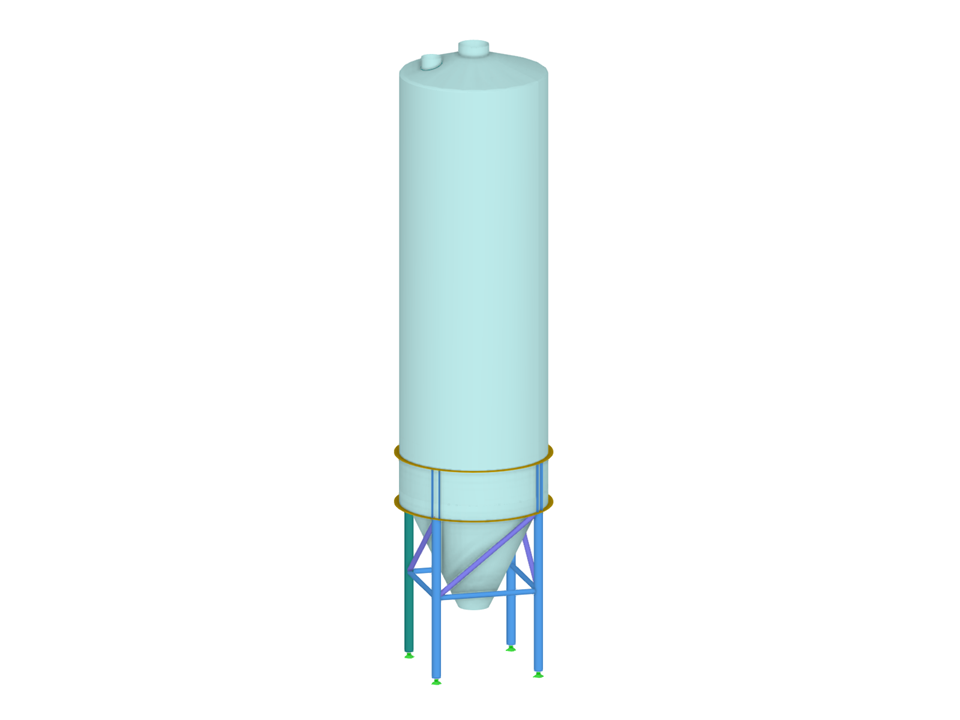

El silo de acero utilizado para simular el colapso del terremoto utilizando el complemento Bullet Constraints Builder en Blender.
Estructura de silo de acero
| Número de nudos | 42 |
| Número de líneas | 68 |
| Número de barras | 24 |
| Número de superficies | 20 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 9 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 11.624 t |
| Dimensiones | 4,724 x 18,898 x 4,724 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
