Параметризация геометрии стального ферменного пешеходного моста, включая нагрузки и сочетания нагрузок по норме для мостов AASHTO.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

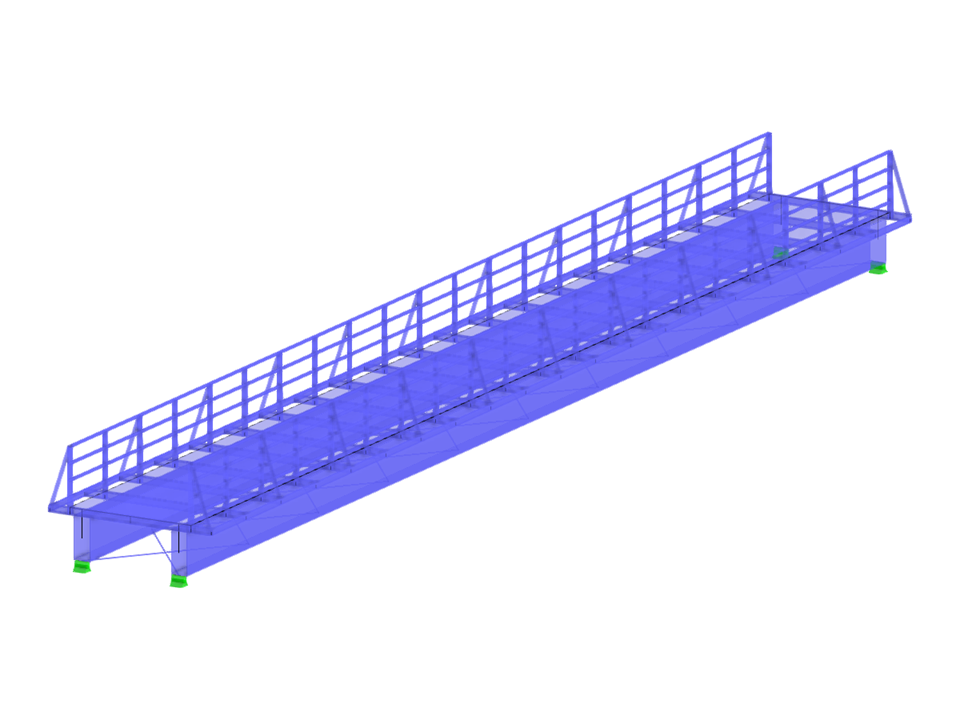

Пешеходный мост из ферм
| Параметры блока можно редактировать динамически | |
| Количество узлов | 337 |
| Количество линий | 298 |
| Количество стержней | 295 |
| Количество поверхностей | 1 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 38,309 t |
| Размеры | 30,000 x 2,500 x 4,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
