Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di un ponte in acciaio per il traffico pedonale, compresi i carichi e le combinazioni di carico secondo la norma AASHTO Bridge.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam

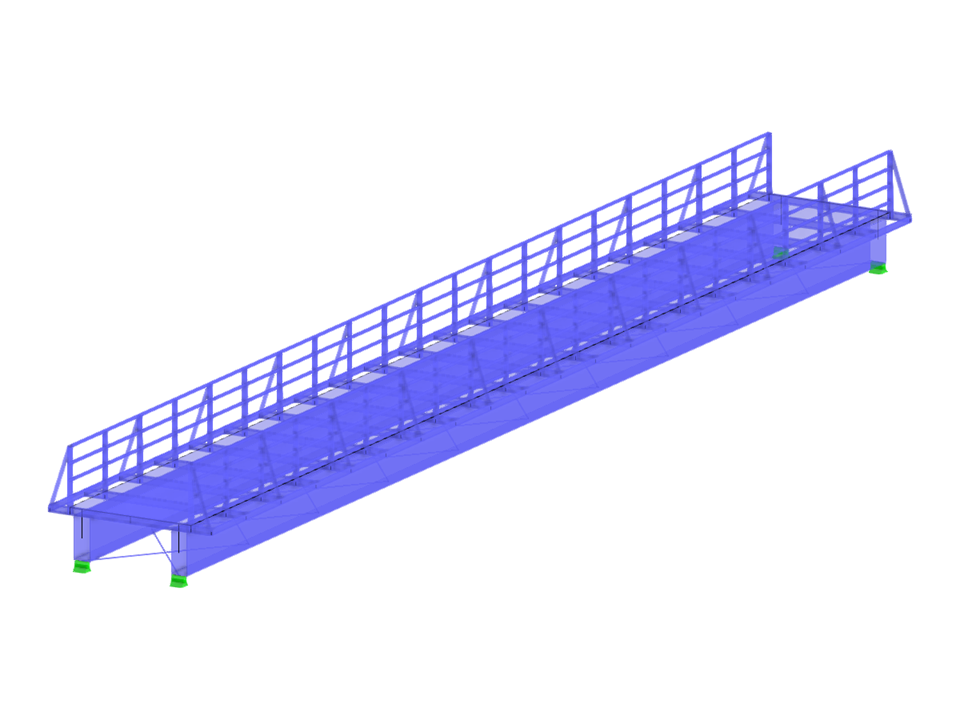

Ponte di travatura reticolare pedonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 337 |
| Numero di linee | 298 |
| Numero di aste | 295 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 38,309 t |
| Dimensioni | 30.000 x 2.500 x 4.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
