Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

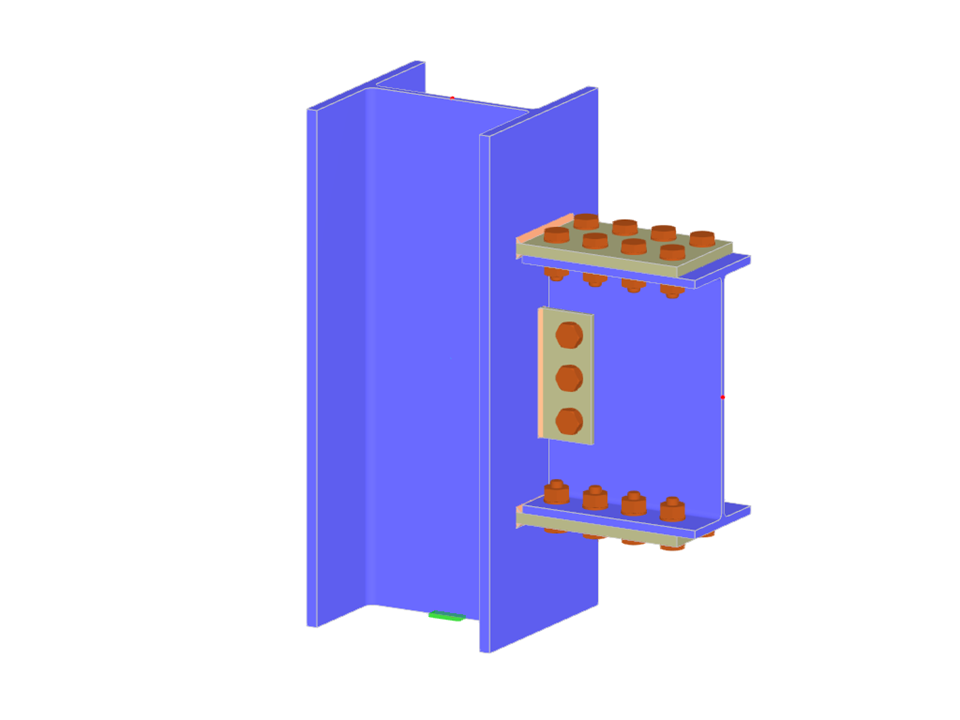

Момент соединения | AISC 360-16
| Количество узлов | 4 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,161 t |
| Размеры | 0,533 x 0,914 x 0,000 m |
