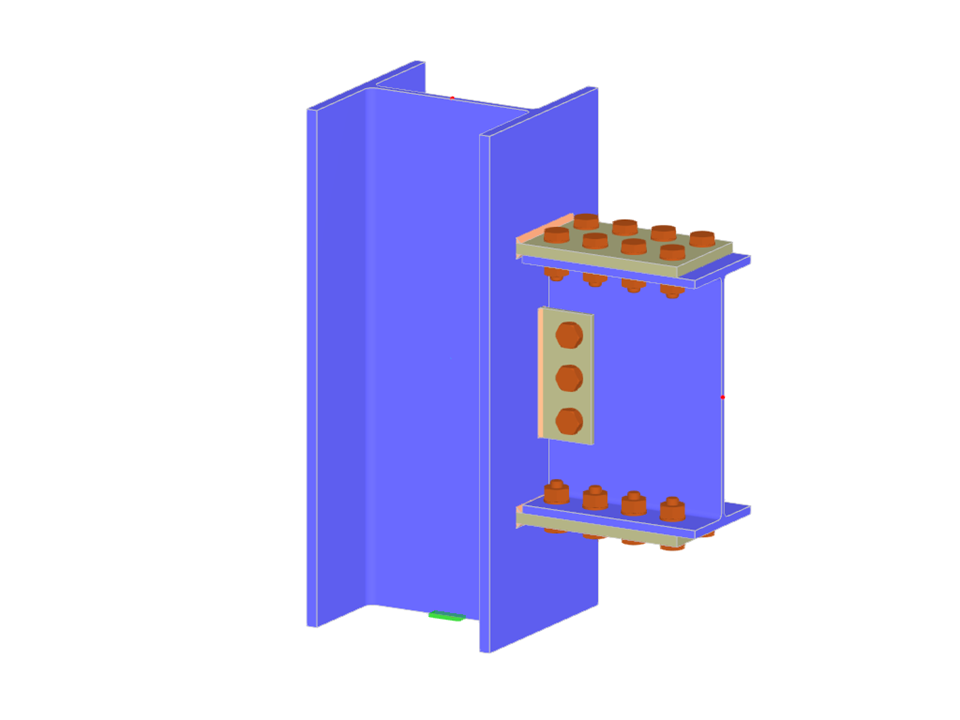

Ligação de momento | AISC 360-16
Número de nós | 4 |
Número de linhas | 2 |
Número de barras | 2 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 0,161 t |
Dimensões | 0,533 x 0,914 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
As paredes de corte e as vigas-parede do modelo do edifício estão disponíveis como objetos independentes nos módulos de dimensionamento. Desta forma, é possível uma filtragem mais rápida dos objetos nos resultados, bem como uma melhor documentação no relatório de impressão.
Com o gerador de pisos de edifício do módulo Modelo do edifício, pode optar por criar automaticamente pisos de edifício em função da topologia do modelo.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
