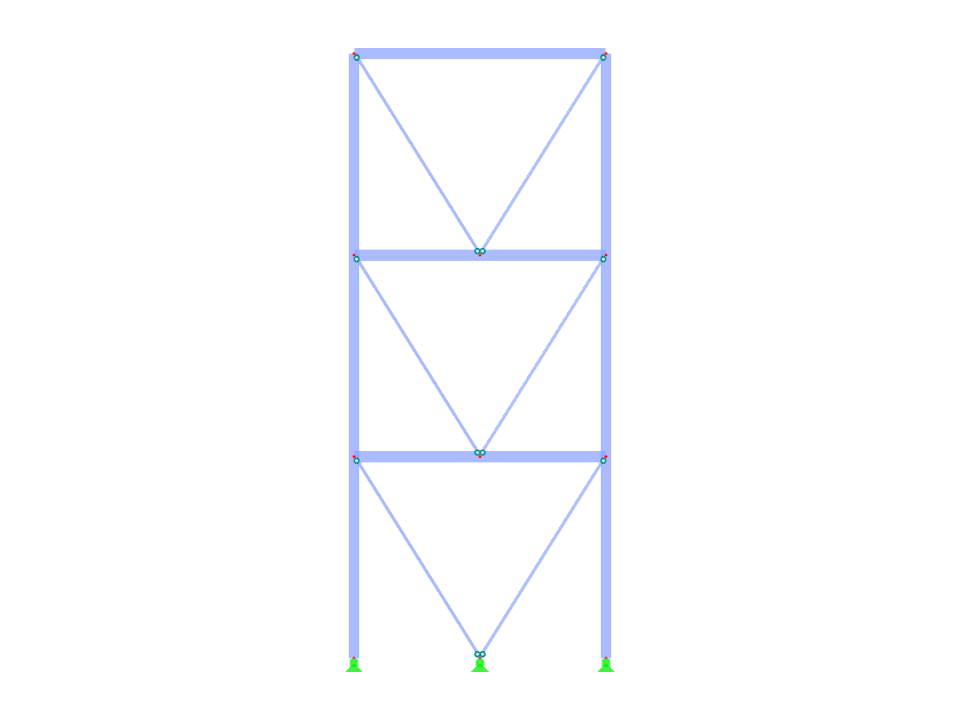

Эта модель иллюстрирует расчет системы V-образных связей (шевронных связей), используемых в стальных конструкциях, которая известна своей способностью повышать поперечную устойчивость. Такие системы эффективны для распределения нагрузок и увеличения жесткости конструкции, что делает их идеальными для сейсмоопасных районов. Модель дает подробное представление о конфигурации шевронных связей, подчеркивая преимущества для конструкции и характеристики распределения нагрузки. Она служит образовательным инструментом для понимания передовых методов устройства стальных связей.
V-образные раскосы для стальных конструкций
| Параметры блока можно редактировать динамически | |
| Количество узлов | 11 |
| Количество линий | 17 |
| Количество стержней | 17 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,100 t |
| Размеры (метрические) | 5,000 x 12,000 x 0,000 m |
| Размеры (имперские) | 16.4 x 39.37 x 0 feet |
