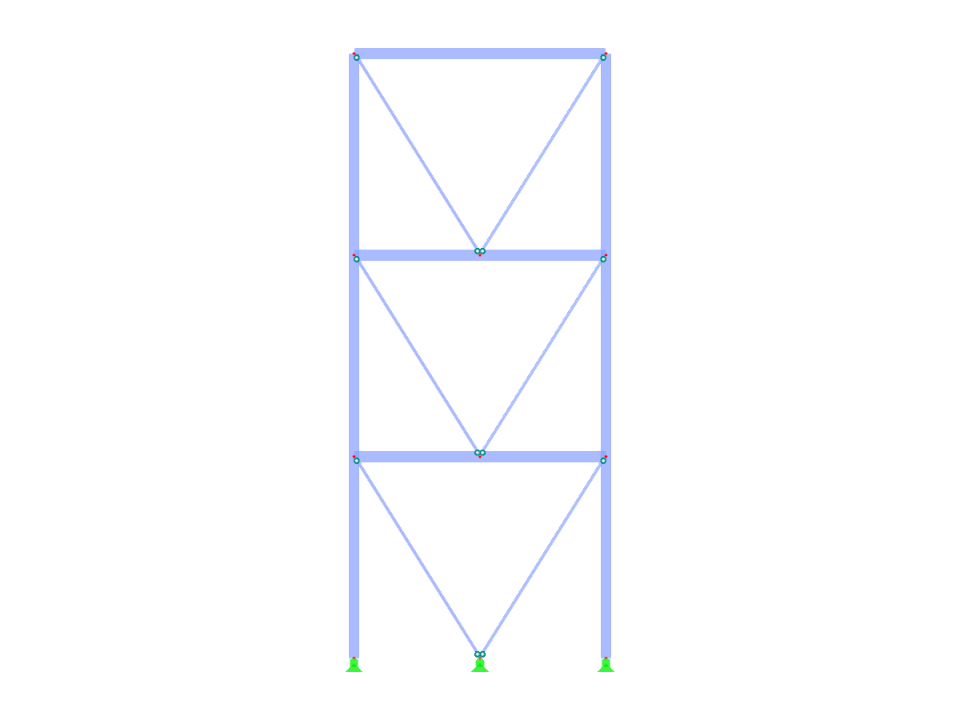

Ce modèle illustre la conception d’un système de contreventement en V (contreventement en chevron) utilisé dans les structures en acier, reconnu pour améliorer la stabilité latérale. Ces systèmes répartissent efficacement les charges et augmentent la rigidité structurelle, ce qui les rend idéaux pour les zones à risque sismique. Le modèle fournit des informations détaillées sur la configuration du contreventement en chevron, en mettant en évidence les avantages structurels et les caractéristiques de répartition des charges. Il sert d’outil pédagogique pour comprendre les techniques avancées de contreventement en acier.
Contreventement en V pour Structures en Acier
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 11 |
| Nombre de lignes | 17 |
| Nombre de barres | 17 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,100 t |
| Dimensions (métriques) | 5,000 x 12,000 x 0,000 m |
| Dimensions (impériales) | 16.4 x 39.37 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
