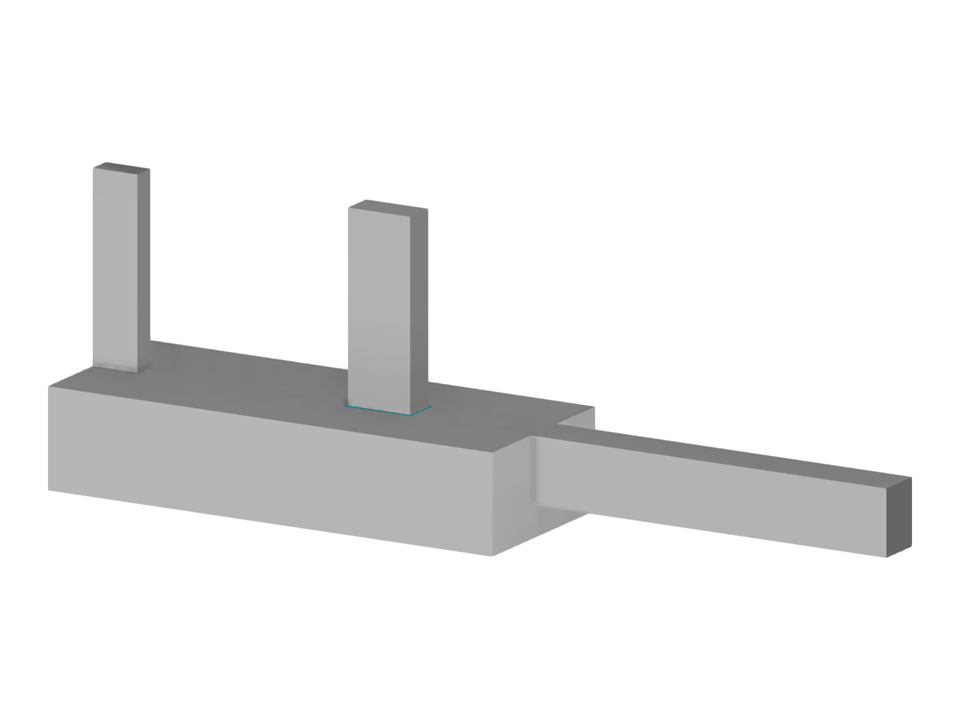

Параметризация железобетонного комбинированного фундамента (две колонны) в разделительной стене и фундаментной балке, один внецентренный шахтный стержень, включая упругие константы грунта. Включает арматуру для шахт, балок и фундаментов.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Комбинированный фундамент
| Параметры блока можно редактировать динамически | |
| Количество узлов | 163 |
| Количество линий | 254 |
| Количество стержней | 196 |
| Количество поверхностей | 29 |
| Количество тел | 5 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 29,237 t |
| Размеры | 9,000 x 3,050 x 2,000 m |
