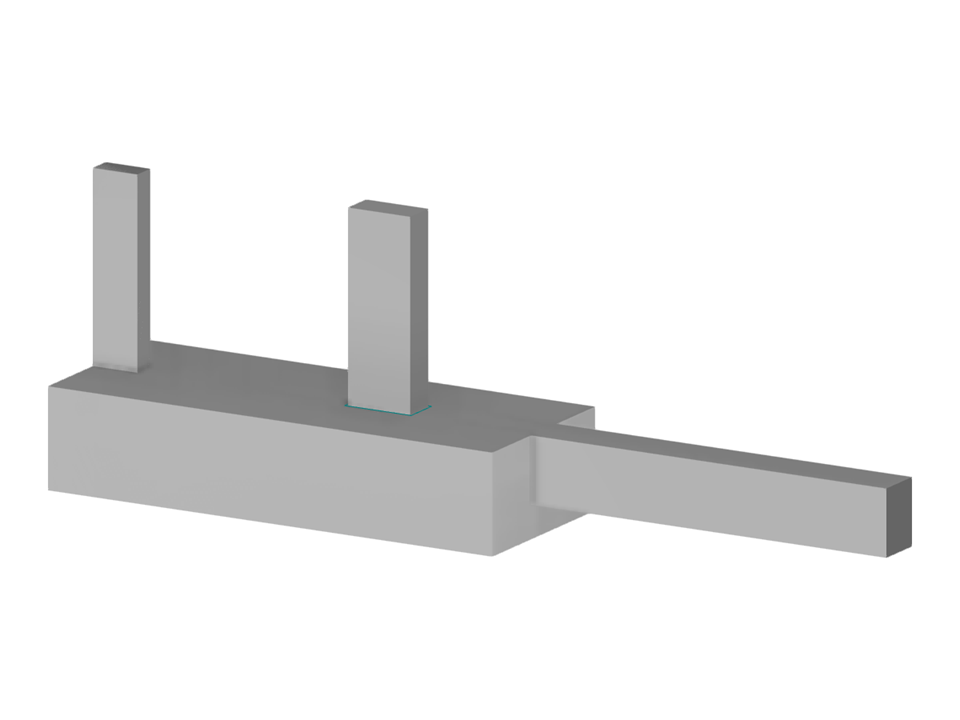

Parametrización de una zapata combinada de hormigón (dos fustes) en un muro divisorio y una viga de cimentación, un fuste excéntrico, incluyendo las constantes elásticas del suelo. Incluye la armadura para los ejes, la viga y la zapata.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Zapata combinada
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 163 |
| Número de líneas | 254 |
| Número de barras | 196 |
| Número de superficies | 29 |
| Número de sólidos | 5 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 29.237 t |
| Dimensiones | 9,000 x 3,050 x 2,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
