Параметризация соединения стальной двутавровой балки с бетонным блоком, позволяет регулировать размеры соединительной пластины и бетонного блока, а также размеры (диаметр и длина) и расположение анкерных болтов.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

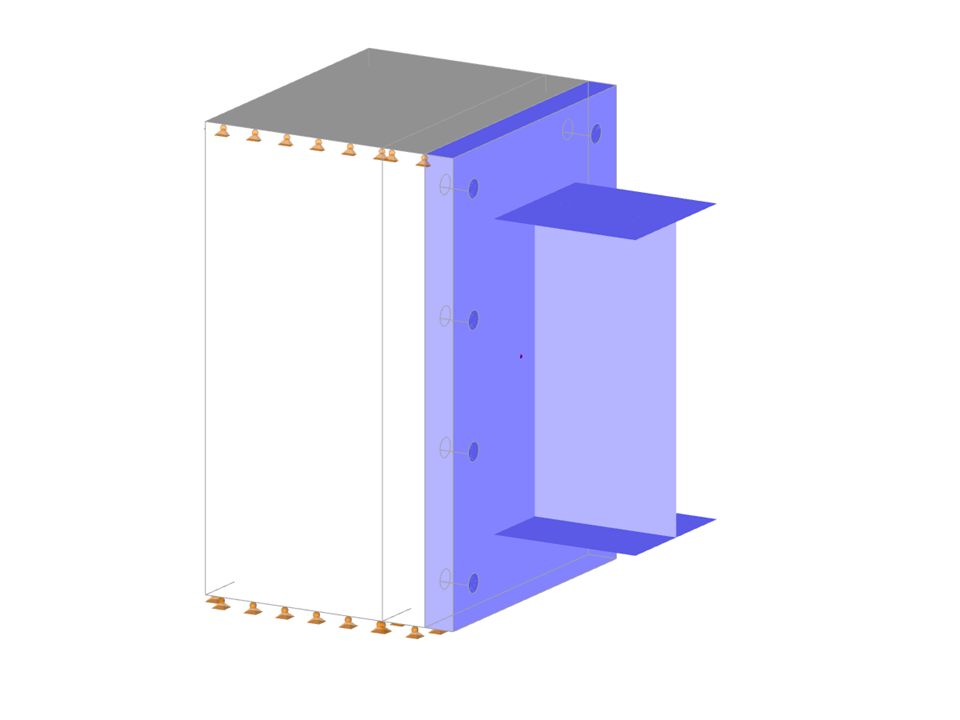

Анкерная плита для двутавровой балки
| Параметры блока можно редактировать динамически | |
| Количество узлов | 93 |
| Количество линий | 80 |
| Количество стержней | 8 |
| Количество поверхностей | 44 |
| Количество тел | 3 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 0,035 t |
| Размеры (метрические) | 0,275 x 0,200 x 0,300 m |
| Размеры (имперские) | 0.9 x 0.66 x 0.98 feet |
| Версия программы | 5.20.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
