Parametryzacja połączenia stalowej belki z bloku betonowego, możliwość dostosowania wymiarów płyty łączącej i bloku betonowego, a także wymiary (średnica i długość) oraz położenie śrub kotwiących.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

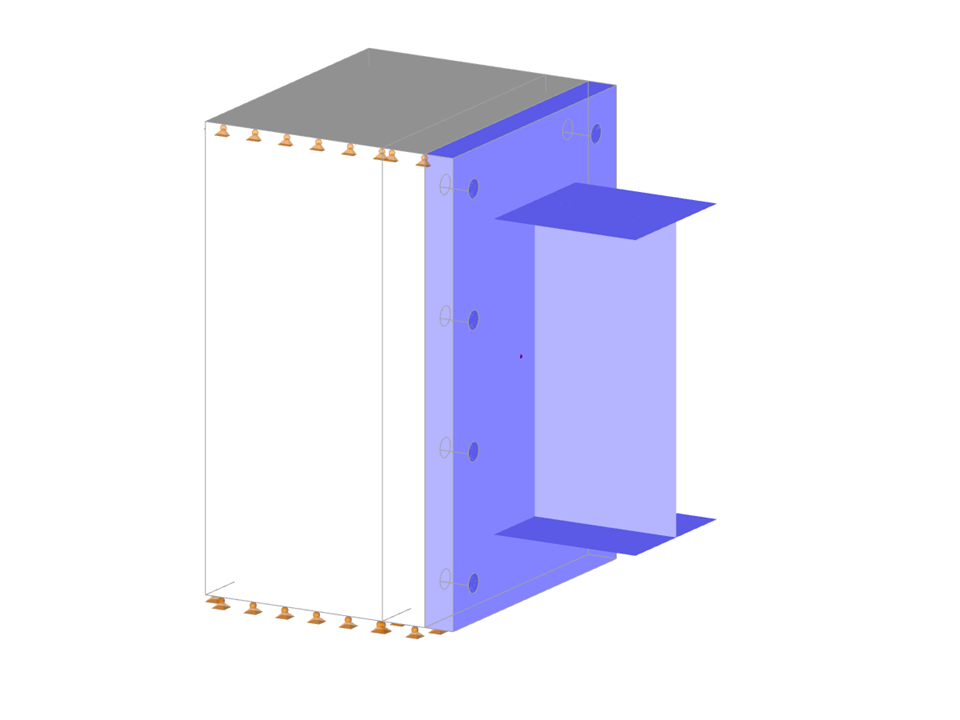

Płyta kotwiąca do belki dwuteowej
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 93 |
| Liczba linii | 80 |
| Liczba prętów | 8 |
| Liczba powierzchni | 44 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,035 t |
| Wymiarowanie | 0,275 x 0,200 x 0,300 m |
| Wersja programu | 5.20.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
