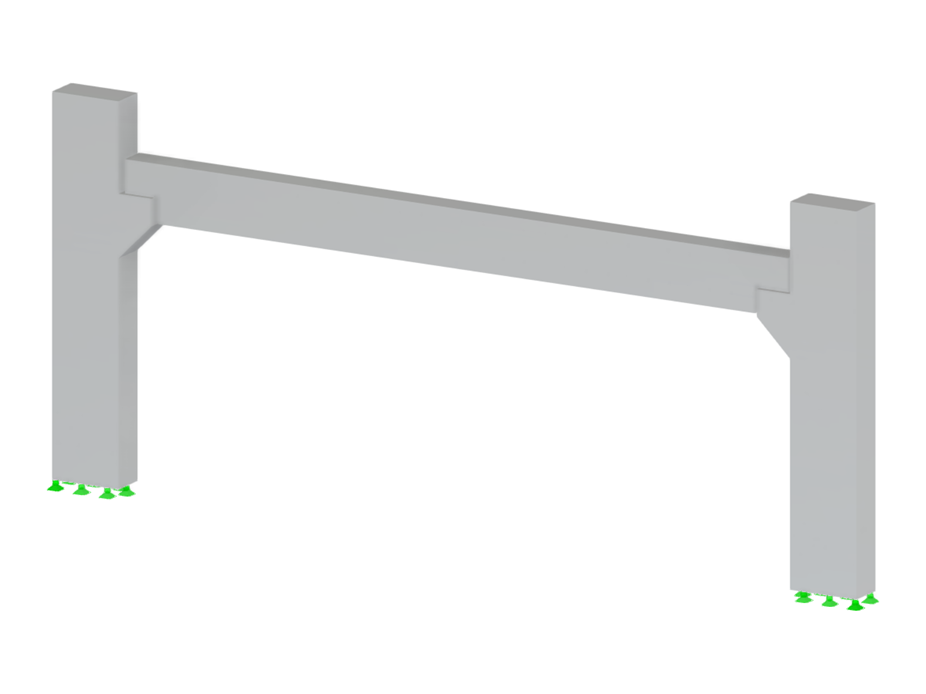

Параметризация геометрии рамы ворот, состоящей из сборной балки, опёртой на колонны с помощью короткого кронштейна.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Сборная конструкция портала
| Параметры блока можно редактировать динамически | |
| Количество узлов | 74 |
| Количество линий | 105 |
| Количество стержней | 3 |
| Количество поверхностей | 42 |
| Количество тел | 5 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 10,011 t |
| Размеры | 9,700 x 4,200 x 0,400 m |
