Parametrizzazione della geometria di un telaio a portale costituito da una trave prefabbricata supportata su colonne con mensola corta.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

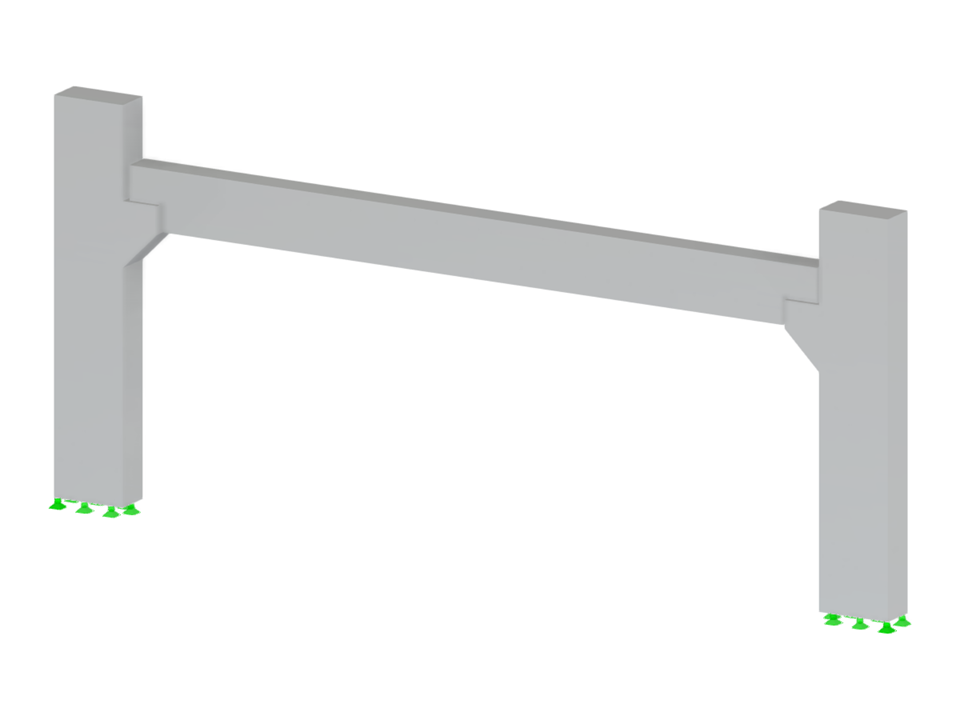

Telaio a portale prefabbricato
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 74 |
| Numero di linee | 105 |
| Numero di aste | 3 |
| Numero di superfici | 42 |
| Numero di solidi | 5 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 10,011 t |
| Dimensioni | 9.700 x 4.200 x 0.400 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
