Расширенный стальной балкон с точечным соединением со зданием. Конструкция состоит из пустотелых профилей с жесткими соединениями между колоннами и балками. Для защиты от падения затем предусмотрена каркасная конструкция для установки многослойного защитного стекла.

В модели воздействие временной нагрузки и ветра учитывается посредством областей приложения нагрузки. Соединения со зданием затем рассчитаны как эквивалентные пружины. Расчет внутренних сил выполняется по методу второго порядка. с помощью общих несовершенств для начального наклона конструктивной системы в двух направлениях.

Mit den beiden Add-Ons Strukturstabilität und Stahlbemessung werden kritische Knickfiguren und Verzweigungslastfaktoren untersucht sowie alle erforderlichen Querschnitts- und Stabilitätsnachweise geführt.


(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

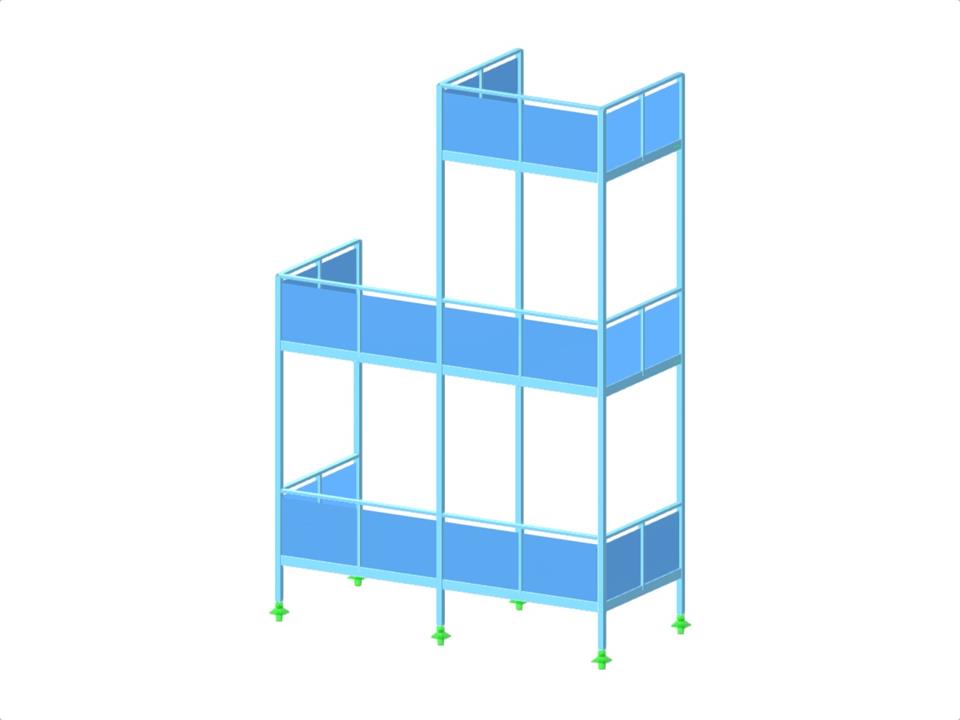

Расширенный балкон

Количество узлов 148
Количество линий 206
Количество стержней 87
Количество поверхностей 25
Количество тел 0
Количество загружений 5
Количество сочетаний нагрузок 36
Количество расчетных сочетаний 0
Общий вес 0,953 t
Размеры (метрические) 5,200 x 7,800 x 2,200 m
Размеры (имперские) 17.06 x 25.59 x 7.22 feet
