Эта модель демонстрирует проектирование соединения балки с колонной, в котором балка соединяется с полкой колонны с помощью фасонки. Непрерывная конструкция колонны выполнена с болтовым креплением стенок балок, что обеспечивает надежную шарнирную схему балки. Такое решение является основополагающим для конструктивной устойчивости и эффективного распределения нагрузок в различных строительных проектах.

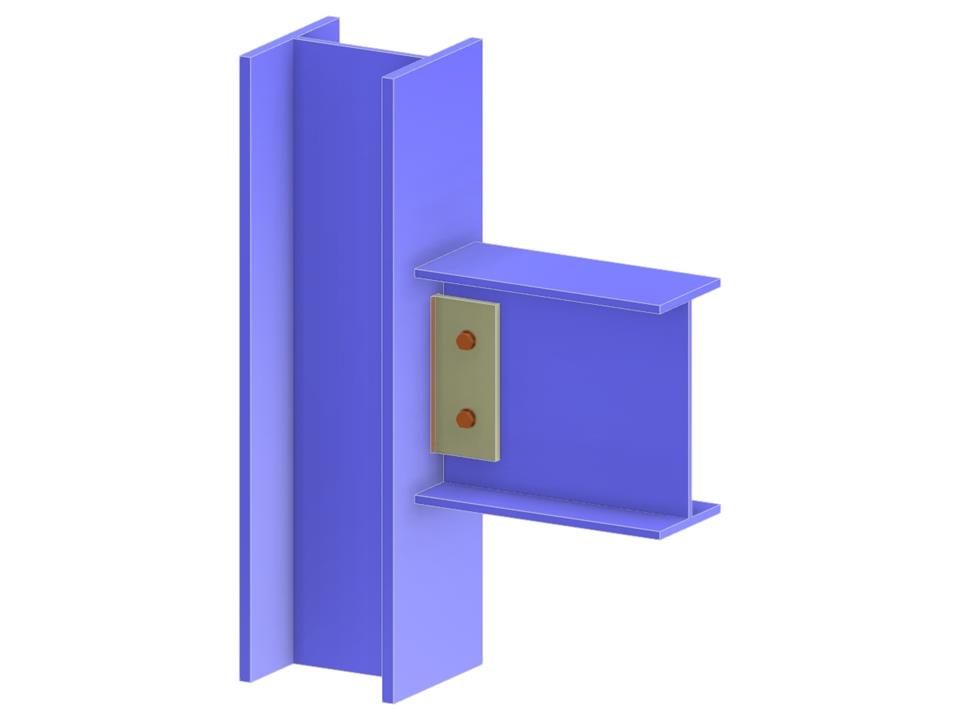

Соединение балки с полкой колонны через пластину Fin Plate
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,076 t |
| Размеры (метрические) | 0,470 x 0,820 x 0,000 m |
| Размеры (имперские) | 1.54 x 2.69 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
