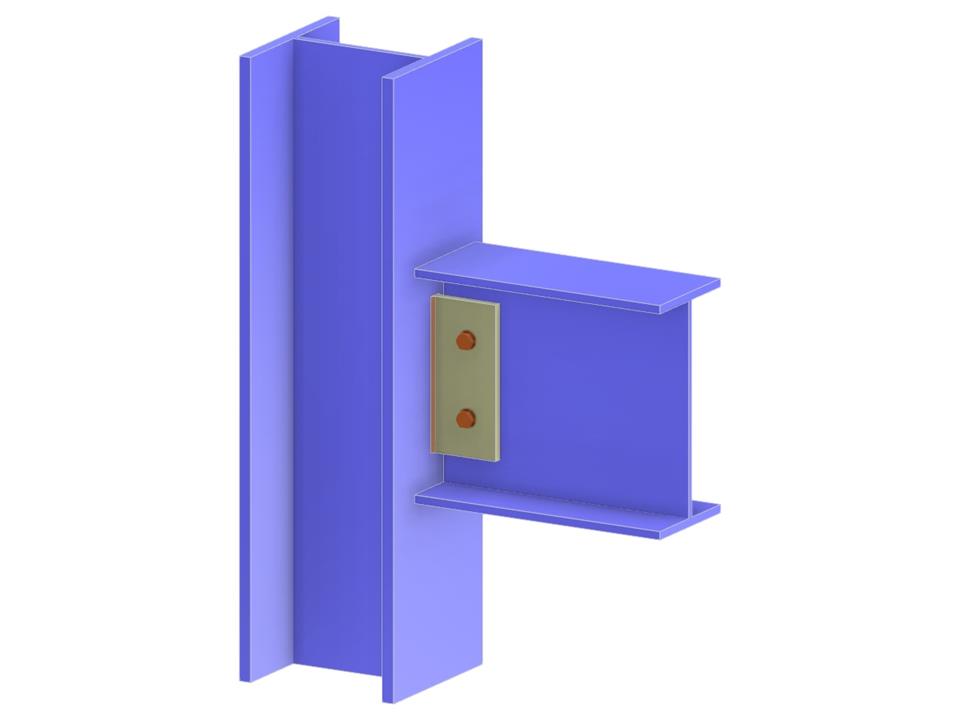

Questo modello mostra la progettazione di un collegamento trave-colonna, che incorpora una trave collegata alla flangia di una colonna mediante una piastra aletta. La struttura continua della colonna è progettata con anime di trave imbullonate, garantendo una configurazione incernierata sicura della trave. Questa configurazione è fondamentale per la stabilità strutturale e l’efficiente distribuzione dei carichi in vari progetti di costruzione.
Collegamento trave-colonna a anima tramite piastra di estremità
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,076 t |
| Dimensioni (metriche) | 0.470 x 0.820 x 0.000 m |
| Dimensioni (imperiali) | 1.54 x 2.69 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
