Эта модель демонстрирует сложную конструкцию узла соединения балки с колонной, включающего торцевую пластину на всю высоту с болтовыми креплениями и ребро жесткости колонны для повышения несущей способности. Она является примером жесткого соединения балки, обеспечивающего устойчивость и жесткость в строительных конструкциях.

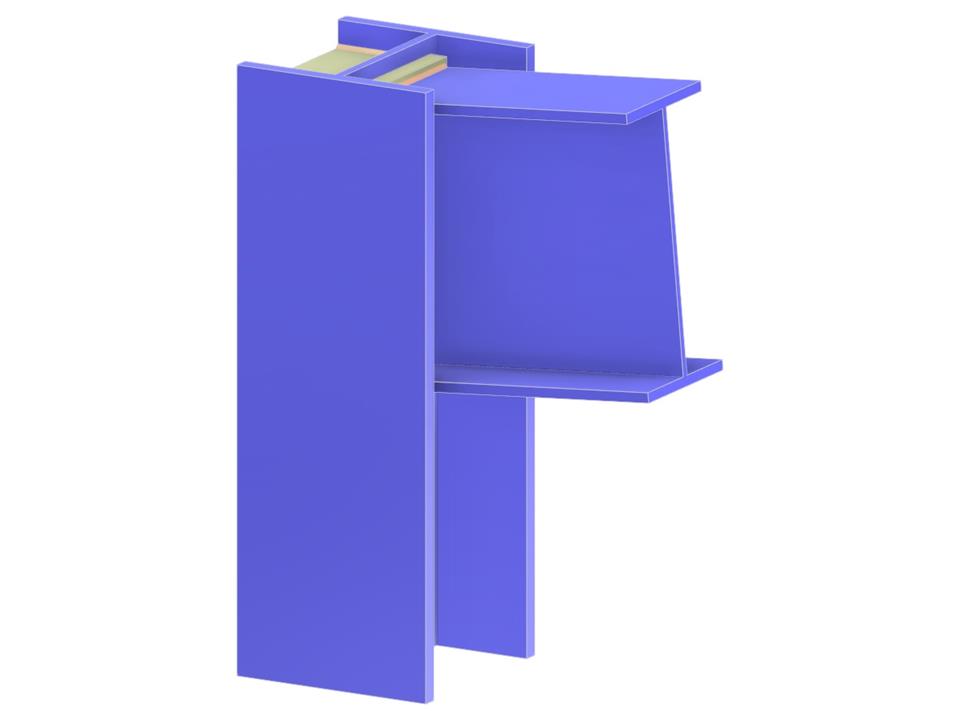

Соединение балки с стенкой колонны через торцевую пластину полной высоты
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,051 t |
| Размеры (метрические) | 0,408 x 0,526 x 0,000 m |
| Размеры (имперские) | 1.34 x 1.73 x 0 feet |
