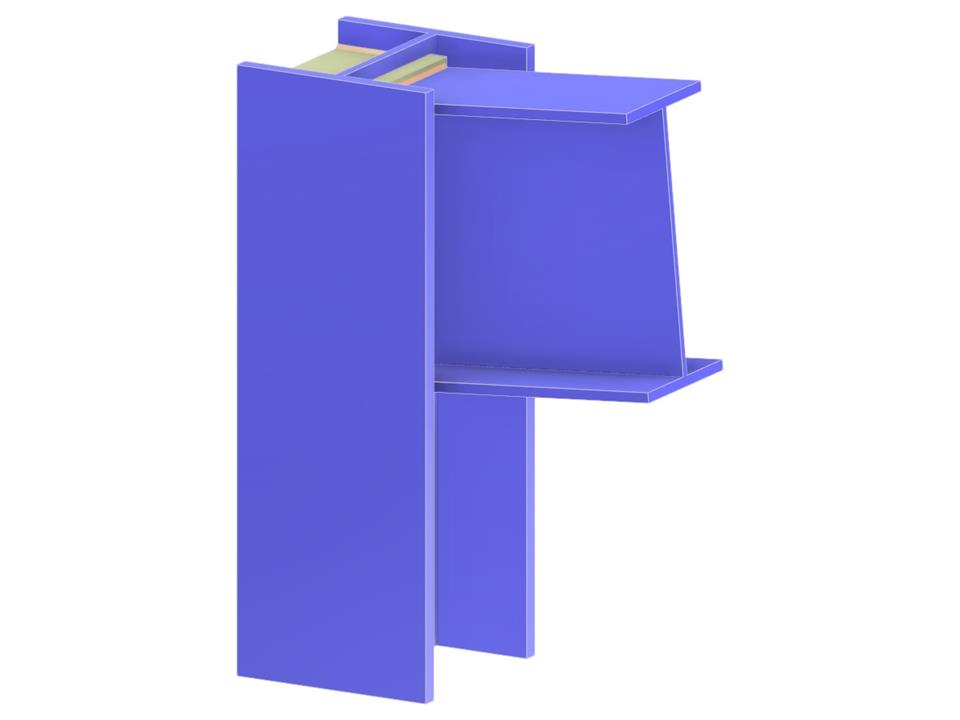

Tento model ukazuje složitý návrh spojení nosníku se sloupem s čelní deskou po celé výšce s šroubovými spojovacími prvky a výztuhou sloupu pro zvýšení únosnosti. Představuje vetknuté spojení nosníku zajišťující stabilitu a tuhost v konstrukčních aplikacích.
Přípoj nosníku k pásnici sloupu pomocí čelní desky po celé výšce
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,051 t |
| Rozměry (metrické) | 0,408 x 0,526 x 0,000 m |
| Rozměry (imperiální) | 1.34 x 1.73 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
