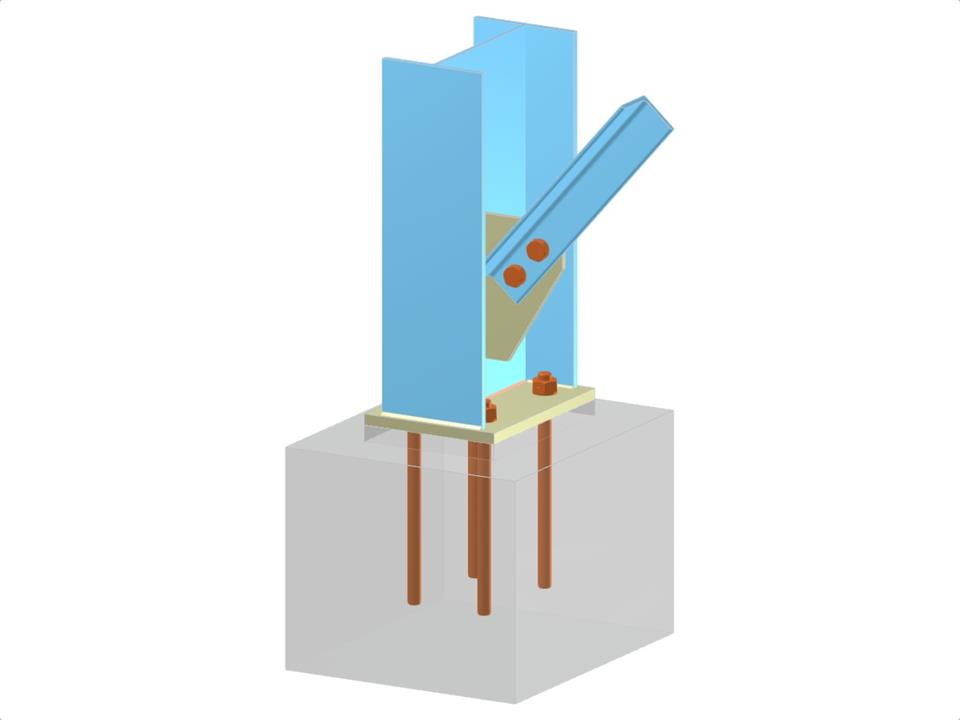

Эта модель характеризуется конструкцией основания колонны, интегрирующей колонну с I-профилем, базовой пластиной и косынкой. Диагональные элементы используют L-профили, соединённые болтами с косынкой, приваренной к стенке колонны, обеспечивая стабильность. Детали анкерного крепления включены для всесторонней структурной поддержки.
База колонны с узловой накладкой и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,067 t |
| Размеры (метрические) | 0,700 x 1,000 x 0,000 m |
| Размеры (имперские) | 2.3 x 3.28 x 0 feet |
