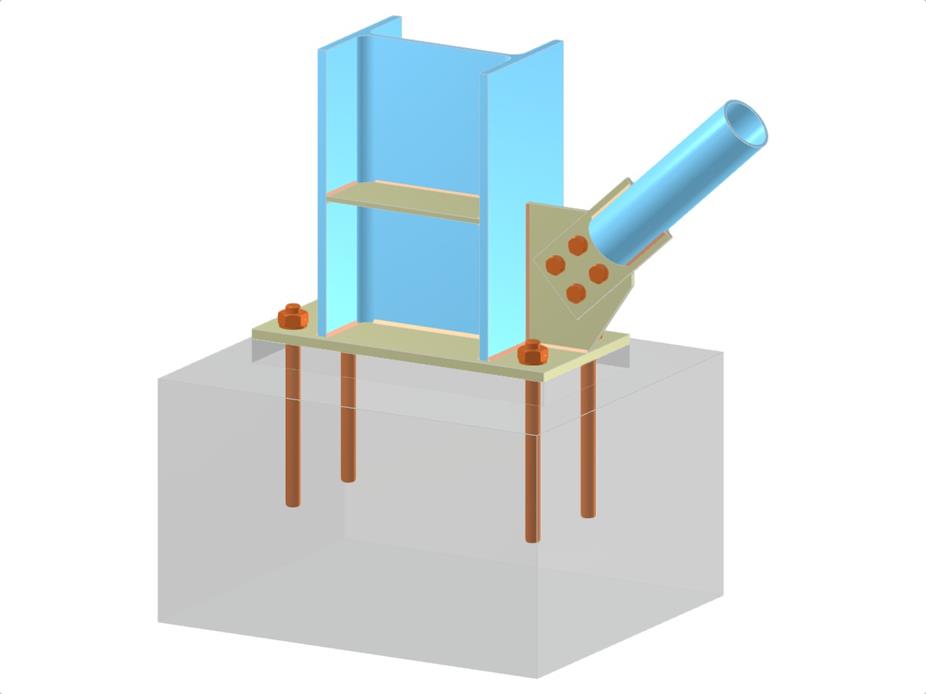

Эта модель демонстрирует сложное соединение основания колонны с использованием I-профиля для колонны и круглой полой секции (CHS), соединенной с фланцем колонны. Оно включает базовую плиту, фасонку и шпонку, а также включает болтовое соединение диагонали с анкерными системами. Такие конфигурации обеспечивают стабильность и эффективность передачи нагрузки в стальных конструкциях.
Расчёт соединения стальных колонн
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,152 t |
| Размеры (метрические) | 1,200 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.94 x 3.28 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
