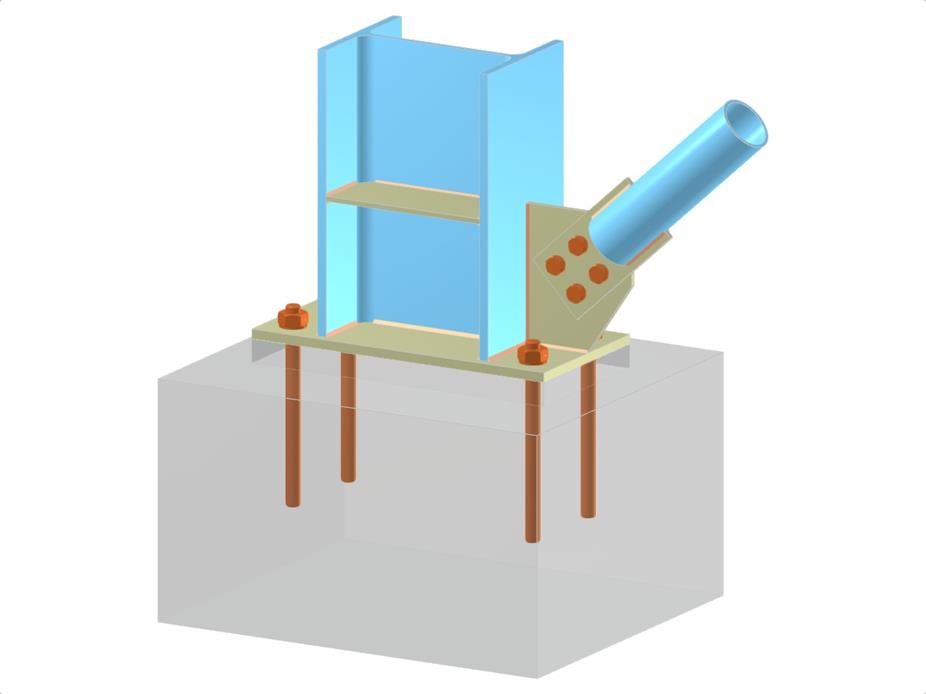

Ce modèle démontre une connexion complexe de base de colonne utilisant un profilé en I pour la colonne et une diagonale CHS connectée à l'aile de la colonne. Il inclut une plaque de base, une plaque d'âme et une plaque de languette, et présente une connexion diagonale boulonnée avec des systèmes d'ancrage. De telles configurations assurent la stabilité et l'efficacité du transfert de charge dans les structures en acier.
Vérification d’une connexion de poteau en acier
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,152 t |
| Dimensions (métriques) | 1,200 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.94 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
