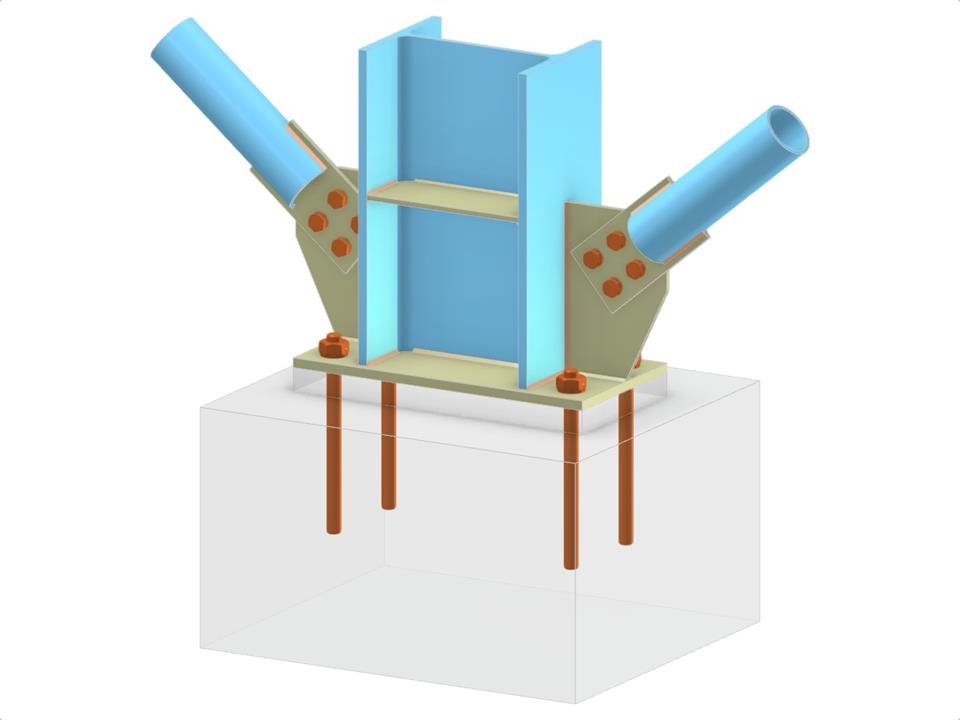

Эта модель включает в себя комплексное проектирование базы стальной колонны с использованием колонны с I-профилем. Конструкция включает в себя две круглые стальные трубы диагоналей вертикального брacing, прикрепленные болтами к полкам колонны через косынки и соединительные пластины, обеспечивая стабильность и передачу нагрузки. Горизонтальные ребра жесткости в стенке колонны включены для увеличения жесткости узла. Болтовое соединение диагоналей вместе с анкерным креплением обеспечивает улучшенную структурную целостность.
База колонны с двумя диагоналями вертикального вязи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,177 t |
| Размеры (метрические) | 2,400 x 1,000 x 0,000 m |
| Размеры (имперские) | 7.87 x 3.28 x 0 feet |
