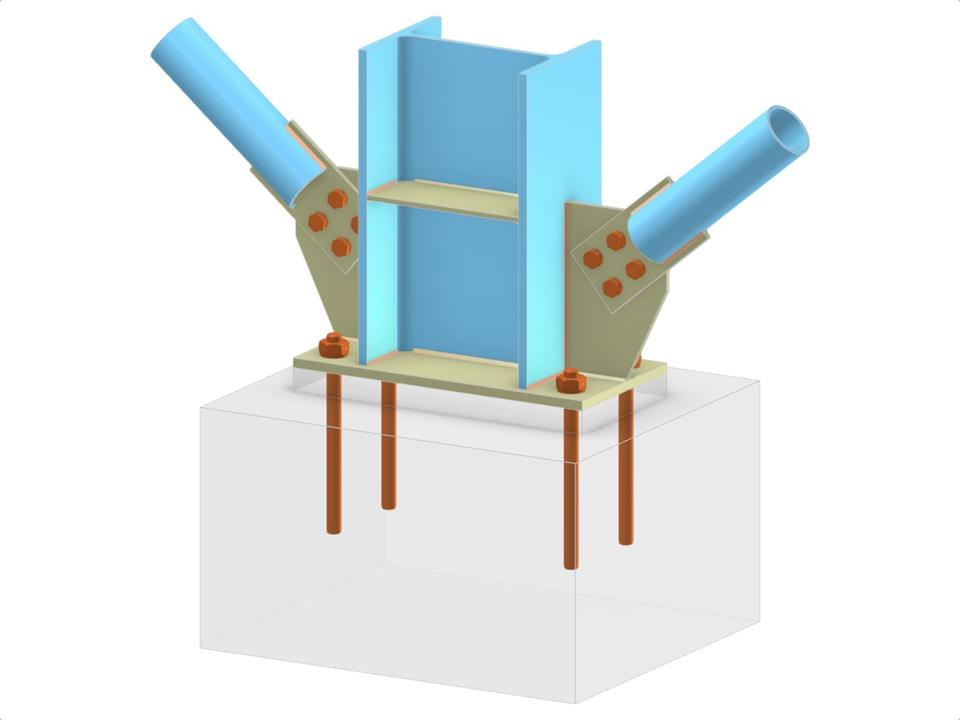

Questo modello presenta un progetto completo di un collegamento di base per colonna in acciaio utilizzando una colonna a profilo I. L'assemblaggio include due diagonali CHS di controventatura verticale fissate alle flange della colonna tramite piastre di rinforzo e piastre a lingua, fornendo stabilità e trasferimento del carico. Sono incorporati irrigidimenti orizzontali nella membratura della colonna per aumentare la rigidità del giunto. Il collegamento diagonale imbullonato accanto all'ancoraggio fornisce un'integrità strutturale migliorata.
Base di Colonna Con Due Diagonali di Controvento Verticale
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,177 t |
| Dimensioni (metriche) | 2,400 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 7.87 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
